Bremsen
Elektromagnetisch betätigt
Elektromagnetisch betätigte Bremsen sollen eine bewegte Last zum Stand bringen und halten (Arbeitsbremse) oder die Position einer unbewegten Last fixieren (Haltebremse). Die Aktivierung (schließen bzw. öffnen) der Bremse muss meist in Bruchteilen von Sekunden passieren, um Lasten in hochfrequenten Applikationen schnell und sicher abbremsen zu können.
Elektromagnetische Bremsen werden hauptsächlich in Elektromotoren eingesetzt, aber auch in integrierten Lösungen. Anwendungsbereiche sind z.B. Servo- und Getriebemotoren, Robotik, FTS, Flurförderzeuge, Windkraft, Medizintechnik und viele mehr. Je nach Anwendung kommen entweder Federkraftbremsen oder Permanentmagnetbremsen zum Einsatz.
Produkte
(209)
|
Titel
|
Typ
|
Baugröße
|
Drehmoment (Nm)
|
Drehmomentdefinition
|
Betriebsart
|
Nennspannung (V)
|
Nennleistung (W)
|
Max. Schaltarbeit pro Notstopp (J)
|
Anzahl Notstopps
|
Temperaturbereich
|
Max. Drehzahl (abhängig von max. Schaltarbeit beim Notstopp) (min-1)
|
Notstoppdrehzahl (min-1)
|
Verdrehspiel
|
Thermische Klasse
|
IP-Schutzklasse
|
Gewicht (kg)
|
Ausführung Bremse
|
Ausführung Anker
|
Ausführung Mitnehmer
|
Handlüftung
|
Ausführung Gegenreibfläche
|
PWM Ansteuerung
|
Außendurchmesser (mm)
|
Baulänge (mm)
|
Nabendurchmesser (mm)
|
Passfedernut
|
Anschraublochkreis frontseitig (mm)
|
Anschraublochkreis flanschseitig (mm)
|
Produktlinie
|
Gesamtarbeit bis Wartung (kJ)
|
Innendurchmesser (mm)
|
Nennleistung (Lüften / Halten) (W)
|
Nennspannung (Lüften / Halten) (V)
|
Bremsen Technologie
|
Details | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|

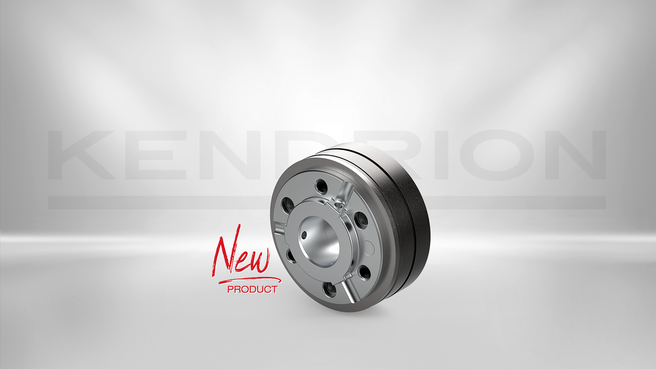

Permanentmagnetbremse - Slim PM Line | SP 61105P00-0001 | 05 | 2.7 | M4 (static) | Haltebremse | 24 | 12 | 150 | 500 | -40°C...120°C | 10000 | 3000 | 0° | F | IP00 | - | P00 | 800 | - | - | - | möglich | 56 | 30.5 | 17.2 | - | 42 | - | Slim PM Line | 75 | - | - | - | Permanentmagnetbremse | |
|
|
Permanentmagnetbremse - Slim PM Line | SP 61105K00-0001 | 05 | 2.7 | M4 (static) | Haltebremse | 24 | 12 | 150 | 500 | -40°C...120°C | 10000 | 3000 | 0° | F | IP00 | - | K00 | 300 | - | - | - | möglich | 56 | 30.5 | 17.2 | - | 42 | - | Slim PM Line | 75 | - | - | - | Permanentmagnetbremse | |
|
|
Permanentmagnetbremse - Slim PM Line | SP 61106P00-0001 | 6 | 5 | M4 (static) | Haltebremse | 24 | 12 | 300 | 500 | -40°C...120°C | 10000 | 3000 | 0° | F | IP00 | - | P00 | 800 | - | - | - | möglich | 65 | 30.1 | 20.2 | - | 54 | - | Slim PM Line | 150 | - | - | - | Permanentmagnetbremse | |
|
|
Permanentmagnetbremse - Slim PM Line | SP 61106K00-0001 | 6 | 5 | M4 (static) | Haltebremse | 24 | 12 | 300 | 500 | -40°C...120°C | 10000 | 3000 | 0° | F | IP00 | - | K00 | 300 | - | - | - | möglich | 65 | 30.1 | 20.2 | - | 54 | - | Slim PM Line | 150 | - | - | - | Permanentmagnetbremse | |
|
|
Permanentmagnetbremse - Slim PM Line | SP 61107P00-0001 | 7 | 6.5 | M4 (static) | Haltebremse | 24 | 15 | 600 | 500 | -40°C...120°C | 10000 | 3000 | 0° | F | IP00 | - | P00 | 800 | - | - | - | möglich | 72 | 35.2 | 20.2 | - | 54 | - | Slim PM Line | 300 | - | - | - | Permanentmagnetbremse | |
|
|
Permanentmagnetbremse - Slim PM Line | SP 61107K00-0001 | 7 | 6.5 | M4 (static) | Haltebremse | 24 | 15 | 600 | 500 | -40°C...120°C | 10000 | 3000 | 0° | F | IP00 | - | K00 | 300 | - | - | - | möglich | 72 | 35.2 | 20.2 | - | 54 | - | Slim PM Line | 300 | - | - | - | Permanentmagnetbremse | |
|
|
Permanentmagnetbremse - Slim PM Line | SP 61108P00-0001 | 8 | 8 | M4 (static) | Haltebremse | 24 | 17 | 900 | 500 | -40°C...120°C | 10000 | 3000 | 0° | F | IP00 | - | P00 | 800 | - | - | - | möglich | 82 | 34.1 | 25.2 | - | 62 | - | Slim PM Line | 450 | - | - | - | Permanentmagnetbremse | |
|
|
Permanentmagnetbremse - Slim PM Line | SP 61108K00-0001 | 8 | 8 | M4 (static) | Haltebremse | 24 | 17 | 900 | 500 | -40°C...120°C | 10000 | 3000 | 0° | F | IP00 | - | K00 | 300 | - | - | - | möglich | 82 | 34.1 | 25.2 | - | 62 | - | Slim PM Line | 450 | - | - | - | Permanentmagnetbremse | |
|
|
Permanentmagnetbremse - Slim PM Line | SP 61109P00-0001 | 9 | 11 | M4 (static) | Haltebremse | 24 | 18 | 1100 | 500 | -40°C...120°C | 10000 | 3000 | 0° | F | IP00 | - | P00 | 800 | - | - | - | möglich | 92 | 42.4 | 26.2 | - | 72 | - | Slim PM Line | 550 | - | - | - | Permanentmagnetbremse | |
|
|
Permanentmagnetbremse - Slim PM Line | SP 61109K00-0001 | 9 | 11 | M4 (static) | Haltebremse | 24 | 18 | 1100 | 500 | -40°C...120°C | 10000 | 3000 | 0° | F | IP00 | - | K00 | 300 | - | - | - | möglich | 92 | 42.4 | 26.2 | - | 72 | - | Slim PM Line | 550 | - | - | - | Permanentmagnetbremse | |
|
|
Permanentmagnetbremse - Slim PM Line | SP 61110P00-0001 | 10 | 17 | M4 (static) | Haltebremse | 24 | 22 | 1200 | 500 | -40°C...120°C | 10000 | 3000 | 0° | F | IP00 | - | P00 | 800 | - | - | - | möglich | 102 | 41.3 | 36 | - | 83 | - | Slim PM Line | 600 | - | - | - | Permanentmagnetbremse | |
|
|
Permanentmagnetbremse - Slim PM Line | SP 61110K00-0001 | 10 | 17 | M4 (static) | Haltebremse | 24 | 22 | 1200 | 500 | -40°C...120°C | 10000 | 3000 | 0° | F | IP00 | - | K00 | 300 | - | - | - | möglich | 102 | 41.3 | 36 | - | 83 | - | Slim PM Line | 600 | - | - | - | Permanentmagnetbremse | |
|

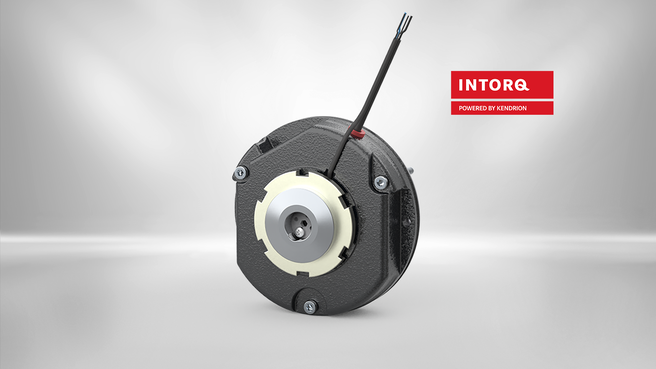

Federkraftbremse- INTORQ 14.442.12 | 14.442.12 | 12 | 25 | äußerer Kreis 60 %, innerer Kreis 40 % | Haltebremse | 24 | äußerer Kreis 40, innerer Kreis 12, 5 | 24000 | - | -20…40°C | 3600 | 3600 | - | F | IP00 | 4.3 | - | - | - | - | Flange / Friction Disc | possible | 150 | 72 | 20, 25, 30 | DIN 6885 | - | 132 | 14.442. | - | - | - | - | - | |
|
|
Federkraftbremse - INTORQ 14.442.14 | 14.442.14 | 14 | 50 | äußerer Kreis 60 %, innerer Kreis 40 % | Haltebremse | 24, 48 | äußerer Kreis 50, innerer Kreis 15 | 30000 | - | -20…40°C | 3600 | 3600 | - | F | IP00 | 5.5 | - | - | - | - | Flange / Friction Disc | possible | 165 | 75 | 25, 30, 35, 38 | DIN 6885 | - | 145 | 14.442. | - | - | - | - | - | |
|
|
Federkraftbremse - INTORQ 14.442.16 | 14.442.16 | 16 | 100 | äußerer Kreis 60 %, innerer Kreis 40 % | Haltebremse | 24, 48, 80 | äußerer Kreis 55, innerer Kreis 25 | 36000 | - | -20…40°C | 3600 | 3600 | - | F | IP00 | 9.5 | - | - | - | - | Flange / Friction Disc | possible | 190 | 87.5 | 30, 35, 40, 45 | DIN 6885 | - | 170 | 14.442. | - | - | - | - | - | |
|

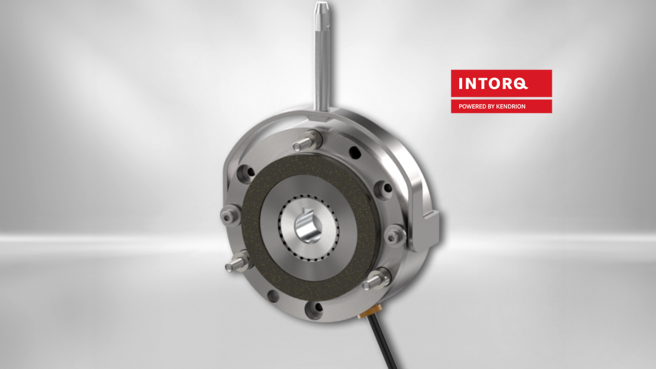

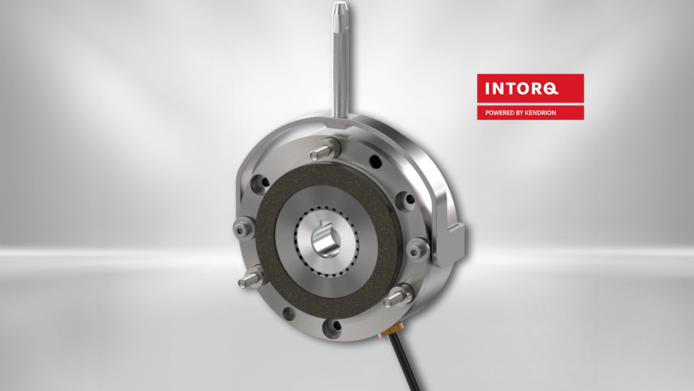

Federkraftbremse - INTORQ BFK457 | BFK457-06 | 06 | 4 | M2/MK (dynamisch) | Arbeitsbremse | 24, 205 | 20 | 3000 | - | -20...40°C | 6000 | 6000 | - | F | IP00, IP55 | 0.9 | - | - | - | Optional | Flansch | - | 84 | 39.3 | 11, 12, 14, 15 | DIN 6885 | 72 | 72 | BFK457 | 85000 | - | - | - | - | |
|
|
Federkraftbremse - INTORQ BFK457 | BFK457-06 | 06 | 6 | M2/MK (dynamisch) | Haltebremse | 24, 205 | 20 | 3000 | 500 | -20...40°C | 6000 | 6000 | - | F | IP00, IP55 | 0.9 | - | - | - | Optional | Flansch | - | 84 | 39.3 | 11, 12, 14, 15 | DIN 6885 | 72 | 72 | BFK457 | - | - | - | - | - | |
|
|
Federkraftbremse - INTORQ BFK457 | BFK457-08 | 08 | 8 | M2/MK (dynamisch) | Arbeitsbremse | 24, 205 | 25 | 7500 | - | -20...40°C | 5000 | 5000 | - | F | IP00, IP55 | 1.5 | - | - | - | Optional | Flansch | - | 102 | 47.8 | 11, 12, 14, 15, 20 | DIN 6885 | 90 | 90 | BFK457 | 158000 | - | - | - | - | |
|
|
Federkraftbremse - INTORQ BFK457 | BFK457-08 | 08 | 12 | M2/MK (dynamisch) | Haltebremse | 24, 205 | 25 | 7500 | 500 | -20...40°C | 5000 | 5000 | - | F | IP00, IP55 | 1, 5 | - | - | - | Optional | Flansch | - | 102 | 47.8 | 11, 12, 14, 15, 20 | DIN 6885 | 90 | 90 | BFK457 | - | - | - | - | - | |
|
|
Federkraftbremse - INTORQ BFK457 | BFK457-10 | 10 | 16 | M2/MK (dynamisch) | Arbeitsbremse | 24, 205 | 30 | 12000 | - | -20...40°C | 4000 | 4000 | - | F | IP00, IP55 | 3 | - | - | - | Optional | Flansch | - | 130 | 54.5 | 15, 20 | DIN 6885 | 112 | 112 | BFK457 | 264000 | - | - | - | - | |
|
|
Federkraftbremse - INTORQ BFK457 | BFK457-10 | 10 | 23 | M2/MK (dynamisch) | Haltebremse | 24, 205 | 30 | 12000 | 500 | -20...40°C | 4000 | 4000 | - | F | IP00, IP55 | 3 | - | - | - | Optional | Flansch | - | 130 | 54.5 | 15, 20 | DIN 6885 | 112 | 112 | BFK457 | - | - | - | - | - |
