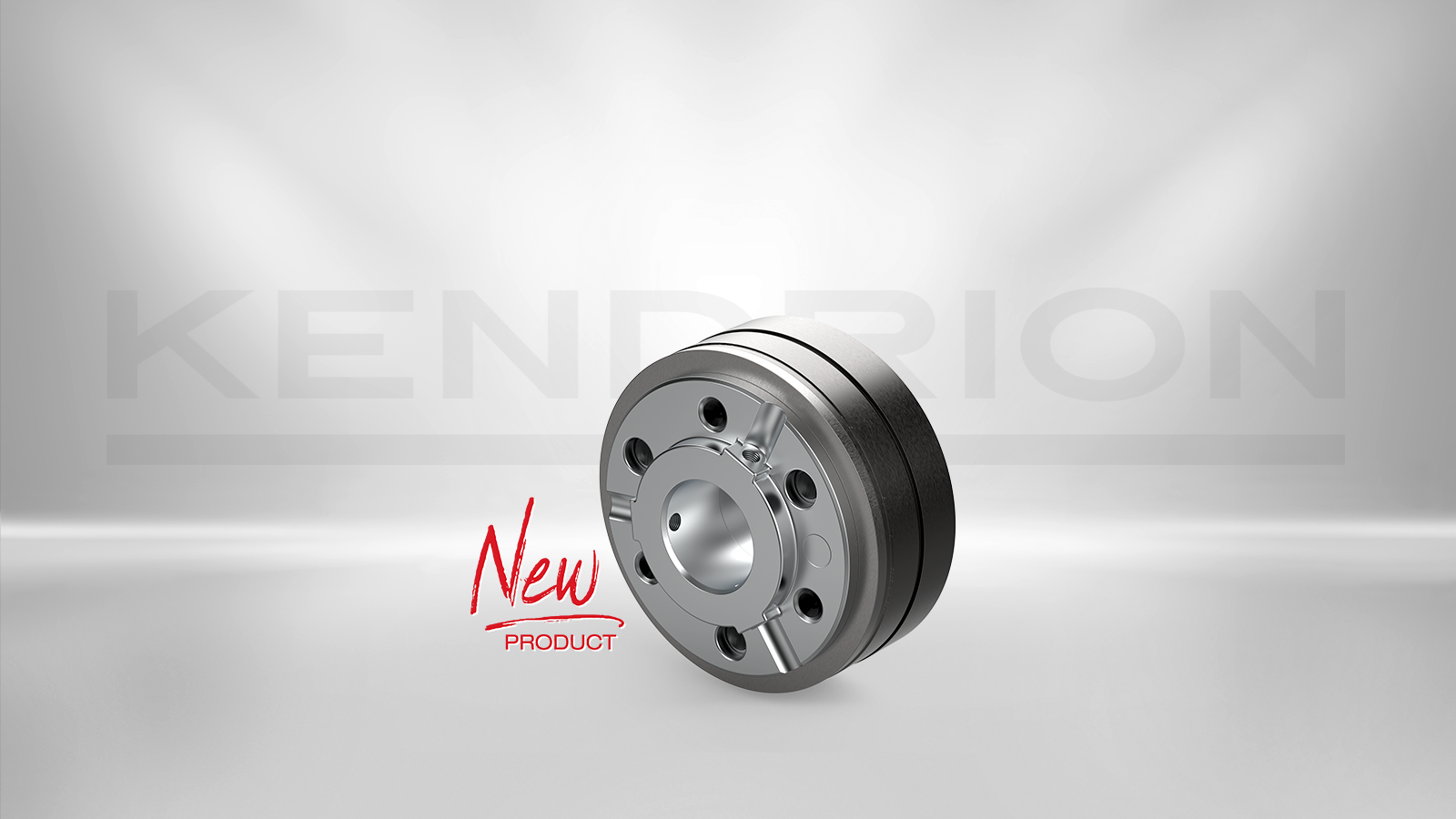

Permanentmagnetbremse - Slim PM Line
SP 61105P00-0001
Die Permanentmagnetbremsen der Slim PM Line wurden speziell für Servomotoren mit niedrigem und mittlerem Drehmoment entwickelt und ergänzen die High Torque Line für Anwendungen, die höhere Drehmomente erfordern. Dank der identischen Schnittstelle zwischen den beiden Produktreihen profitieren Konstrukteure von maximaler Flexibilität – ohne dass Änderungen am Motorkonzept erforderlich sind. Mit ihrem außergewöhnlich schlanken Design und ihrer hohen Kosteneffizienz bietet die Slim PM Line die ideale Fail-safe-Lösung für kompakte Servoantriebe.
Technische Details
| Beschreibung | Wert |
|---|---|
| Baugröße | 05 |
| Drehmoment | 2.7 Nm |
| Drehmomentdefinition | M4 (static) |
| Betriebsart | Haltebremse |
| Nennspannung | 24 V |
| Nennleistung | 12 W |
| Max. Schaltarbeit pro Notstopp | 150 J |
| Anzahl Notstopps | 500 |
| Gesamtarbeit bis Wartung | 75 kJ |
| Temperaturbereich | -40°C...120°C |
| Max. Drehzahl (abhängig von max. Schaltarbeit beim Notstopp) | 10000 min-1 |
| Notstoppdrehzahl | 3000 min-1 |
| Verdrehspiel | 0° |
| Thermische Klasse | F |
| IP-Schutzklasse | IP00 |
| Ausführung Bremse | P00 |
| Ausführung Anker | 800 |
| Ausführung Mitnehmer | - |
| Handlüftung | - |
| Ausführung Gegenreibfläche | - |
| PWM Ansteuerung | möglich |
| Baulänge | 30.5 mm |
| Außendurchmesser | 56 mm |
| Nabendurchmesser | 17.2 mm |
| Passfedernut | - |
| Anschraublochkreis frontseitig | 42 mm |
| Produktlinie | Slim PM Line |
| Bremsen Technologie | Permanentmagnetbremse |
