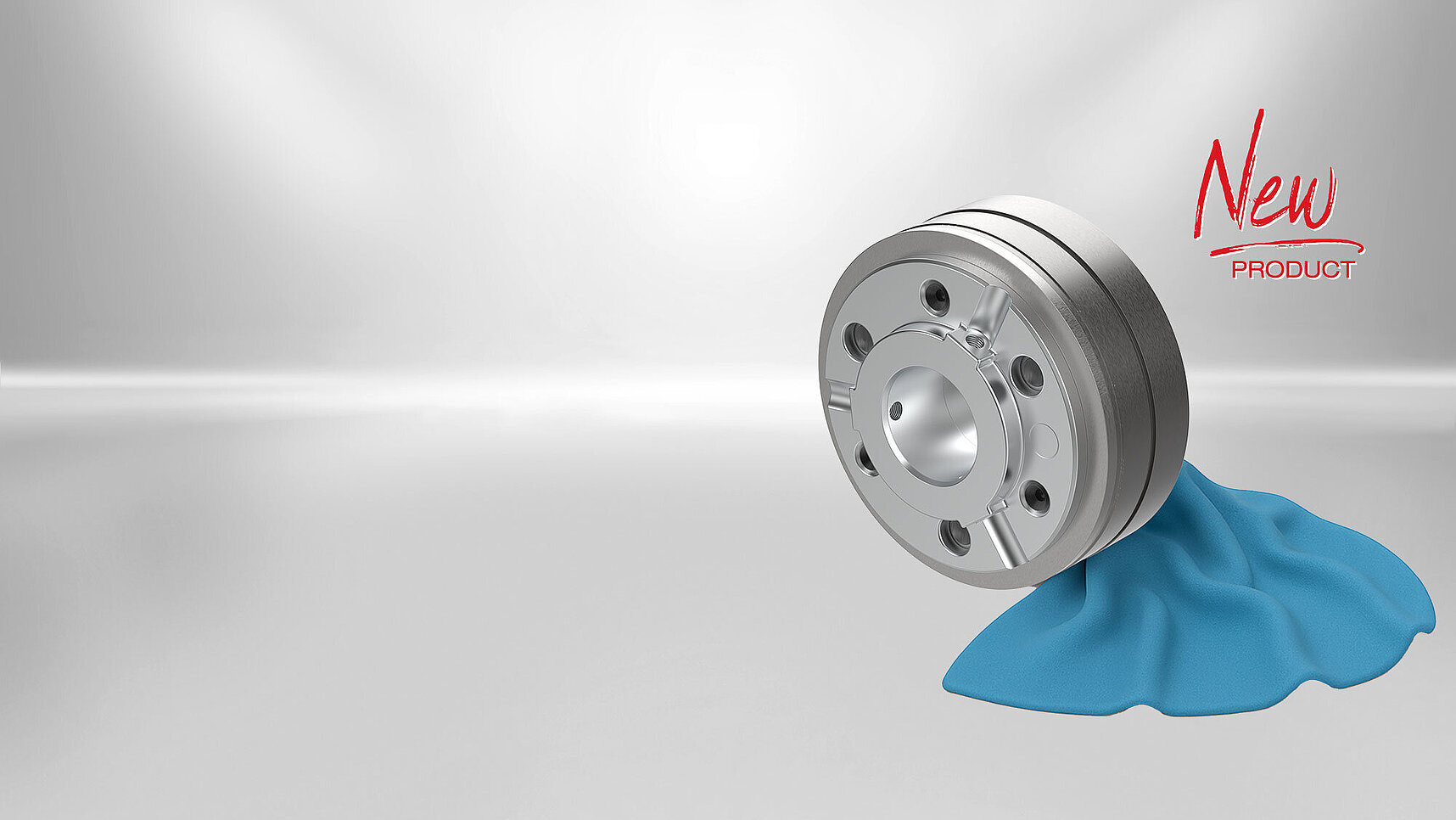

Die neue Slim PM Bremse – Kompakte Leistung für moderne Servoanwendungen
Die Slim PM ist eine Permanentmagnetbremse, die speziell für Servomotoren im Low- und Mid-Torque-Bereich entwickelt wurde. Sie ergänzt die High Torque Line, die mit ihrer enormen Bremskraft von bis zu 280 Nm für größere Servomotoren ausgelegt ist. Die Slim PM Line verfügt über die gleiche Schnittstelle, ist jedoch deutlich kompakter und extrem kosteneffizient. Dank der identischen Schnittstelle beider Linien profitieren Konstrukteure von maximaler Flexibilität – ganz ohne Anpassungen im Motordesign. Hier erfahren Sie mehr über die PM Bremsen für Servomotoren.
Mit ihrem kompakten Design, hoher Leistungsdichte und einem breiten Drehmomentbereich von 2,7 bis 17 Nm bietet die Slim PM eine kostenoptimierte und zugleich leistungsstarke Lösung. Als fail-safe Haltebremse mit Notstopp-Funktion gewährleistet sie höchste Betriebssicherheit – auch unter anspruchsvollen Bedingungen von -40°C bis +120°C.
Die Slim PM wurde gezielt für die Integration in Low- und Mid-Torque-Servomotoren konzipiert und ermöglicht sowohl A- als auch B-seitige Einbauvarianten am Festlager. Darüber hinaus lässt sie sich problemlos in Non-Motor-Applikationen wie handgeführten Stativen oder medizintechnischen Geräten integrieren. Damit ist sie die ideale Wahl für Anwendungen in der Automation, Robotik, Servomotorentechnik und Medizintechnik, wo kompakte Bauweise, Zuverlässigkeit und Präzision entscheidend sind.
ONE Technology – Das perfekte Duo!
Die smarte Lösung für Mid- & Low-Torque Motoren.
Seien Sie dabei, wenn wir unsere neue Permanentmagnetbremse, die SLIM PM LINE, exklusiv auf der SPS vorstellen.
Eigenschaften auf einen Blick
- Kostenoptimierte Bremse für Servomotoren mit niedrigem und mittlerem Drehmoment
- Kompaktes, leistungsstarkes Design durch innovativen Magnetkreis
- Gemeinsame Motor-Schnittstelle zur bewährten High Torque Line
- Erweiterte Lebensdauer bis zu 2.000 Notstopps
- Erweiterter Temperaturbereich bis -60°C möglich
- Verdrehspielfreie Drehmomentübertragung
- Restmomentfreies Öffnen unabhängig von der Einbaulage
- Verschleißfrei bei dynamischen Richtungswechseln
- Bremsen werkseitig eingeschliffen und drehmomentgeprüft
Technische Daten
| Bezeichnung | Wert |
|---|---|
| Ausführungsarten | 6 Baugrößen |
| Betriebsart | Haltebremse mit Notstoppfunktion |
| Standard Nennspannung | DC 24 V (weitere auf Anfrage möglich) |
| Schutzart | IP 00 |
| Thermische Klasse | F (155°C) |
| Nennmomentbereich | 2,7 Nm - 17 Nm |
| Einschaltdauer | 100% ED |
| Nominelles Verdrehspiel | 0° |
| Umgebungstemperatur | -40 °C bis +120 °C (Standard) |

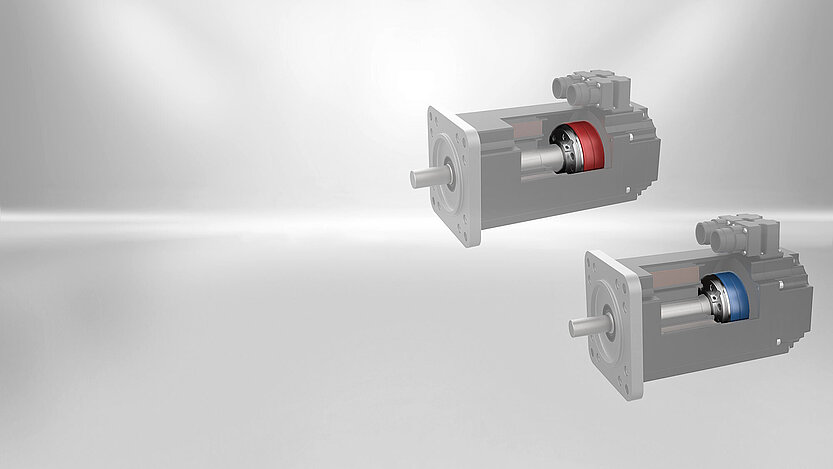

Die Slim PM Line ist eine Serie kompakter Permanentmagnetbremsen, die speziell für Servomotoren im Low- und Mid-Torque-Bereich entwickelt wurde. Sie ergänzt die High Torque Line, und gemeinsam bilden sie das perfekte Duo für den Einsatz in Servomotoren – dank identischer mechanischer und elektrischer Schnittstelle.
Die Slim PM Line bietet bei gleicher Baugröße ein deutlich höheres Drehmoment als herkömmliche Federkraftbremsen und ermöglicht damit kompaktere, leistungsstärkere Servoantriebe. Durch ihr kosteneffizientes Design ist sie preislich mit Federkraftbremsen vergleichbar, bietet jedoch die überlegene Performance der Permanentmagnet-Technologie. Mechanisch und elektrisch identisch zur Kendrion High Torque Line, erlaubt sie den Einsatz einer einheitlichen Schnittstelle für Motoren verschiedener Leistungsklassen. Ihre kompakte Bauweise reduziert den Bauraum um bis zu 25 % und ermöglicht Motoren, die bis zu 5 % kürzer sind. Zudem arbeitet die Slim PM wartungsfrei, spiel- und verschleißfrei und überzeugt durch hohe Präzision, schnelle Schaltzeiten und energieeffizienten Betrieb.
