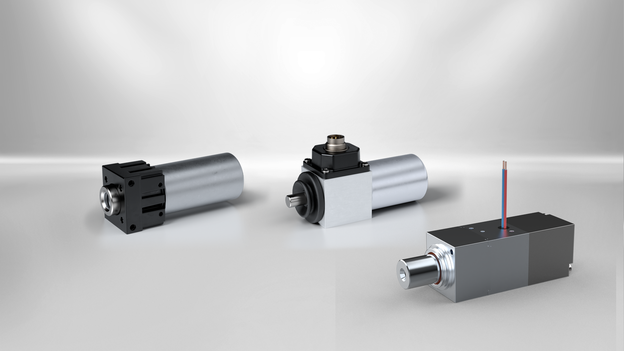

Verriegelungsmagnete
Verriegelungseinheiten für Schutzvorrichtungen
Die Verriegelungsmagnete von Kendrion wurden speziell für den Einsatz in Schutzvorrichtungen entwickelt. Sie zeichnen sich durch eine kompakte Bauform, eine hohe Lebensdauer und eine große Querkrafttragfähigkeit aus.
Die Verriegelungsmagnete sind für verschiedene Anwendungen in unterschiedlichen Ausführungen erhältlich.
- Spannungslos entriegelte Geräte, bei denen die Rückstellung des Verriegelungsbolzens durch eine Feder erfolgt.
- Spannungslos verriegelte Geräte, bei denen die Rückstellung des Verriegelungsbolzens durch elektromagnetische Kraft erfolgt.
Die elektromagnetischen Verriegelungseinheiten von Kendrion finden Anwendung in Schutzvorrichtungen von Maschinen und Automatisierungseinrichtungen sowie als direkte Funktion in Ablaufsteuerungen.
Produkte
(14)
|
Titel
|
Typ
|
Nennspannung (V)
|
Arbeitsweise
|
Querkraft-Tragfähigkeit (N)
|
Einschaltdauer (%)
|
Leistungsaufnahme (W)
|
Hub (mm)
|
Anfangskraft (N)
|
Rückstellung
|
Notöffner
|
Thermische Klasse
|
Details | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Verriegelungsmagnet LHP035 (SV) | LHP0350291 | 24 | stromlos verriegelt | 3000 | 100 | 14.1 | 15 | 7, 8 | Feder | nein | F 155 | |
|

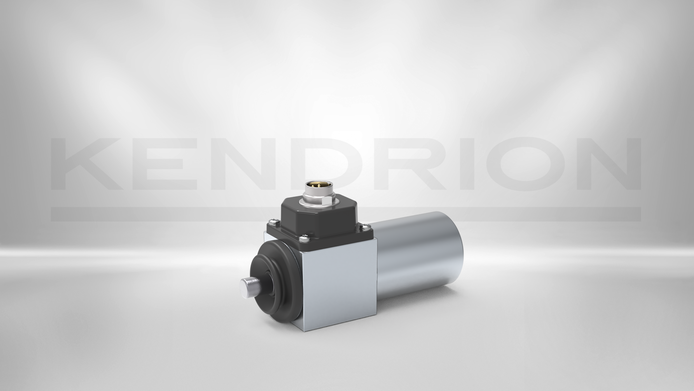

Verriegelungsmagnet LLV040 (SE) | 1333420 | 24 | stromlos entriegelt | 1200 | 100 | 12.8 | 8 | 5 | Feder | nein | F 155 | |
|

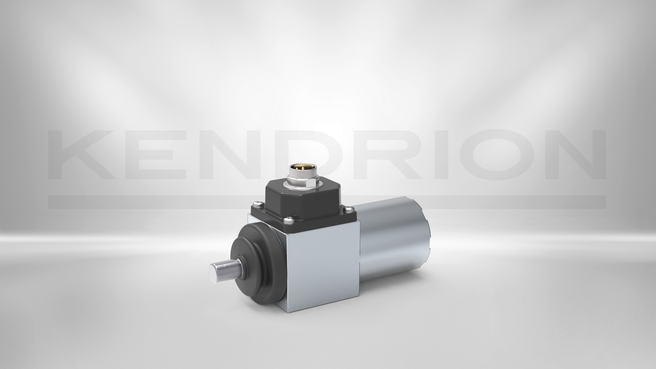

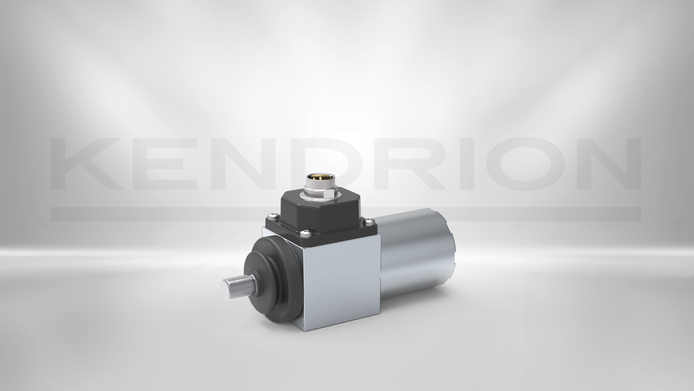

Verriegelungsmagnet LLV040 (SV) | 1333424 | 24 | stromlos verriegelnd | 1200 | 100 | 12.8 | 8 | 5 | Feder | nein | F 155 | |
|

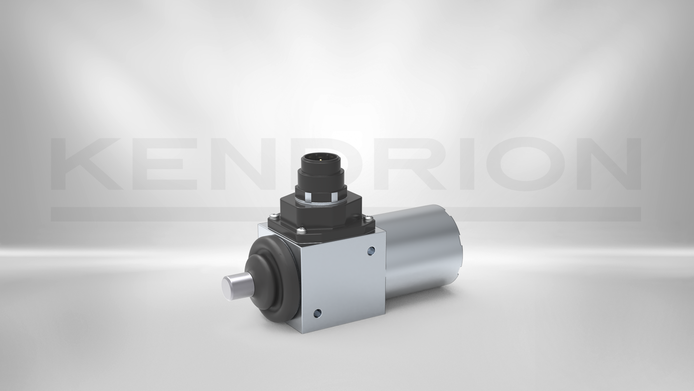

Verriegelungsmagnet LLV050 (SV) | 1333547 | 24 | stromlos verriegelnd | 3000 | 100 | 18.3 | 10 | 7 | Feder | nein | F 155 | |
|

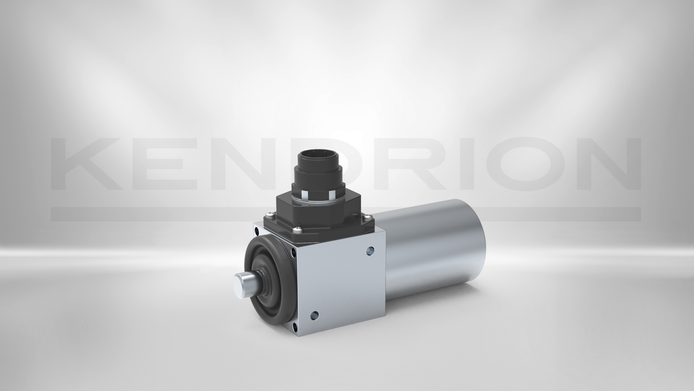

Verriegelungsmagnet LLV050 (SE) | 1333550 | 24 | stromlos entriegelt | 3000 | 100 | 18.5 | 10 | 7 | Feder | nein | F 155 | |
|

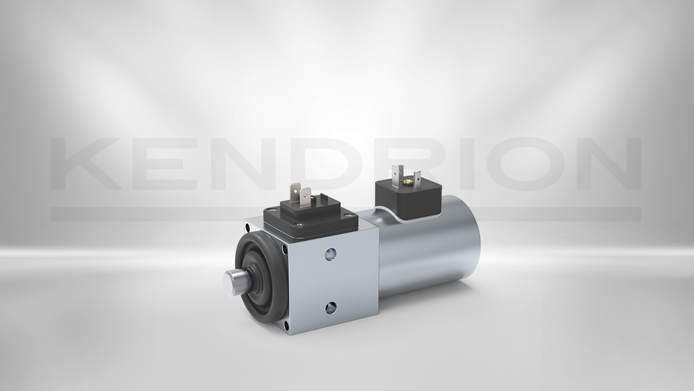

Verriegelungsmagnet LLV050 (SE) | 1333560 | 24 | stromlos entriegelt | 3000 | 100 | 18.3 | 10 | 7 | Feder | nein | F 155 | |
|

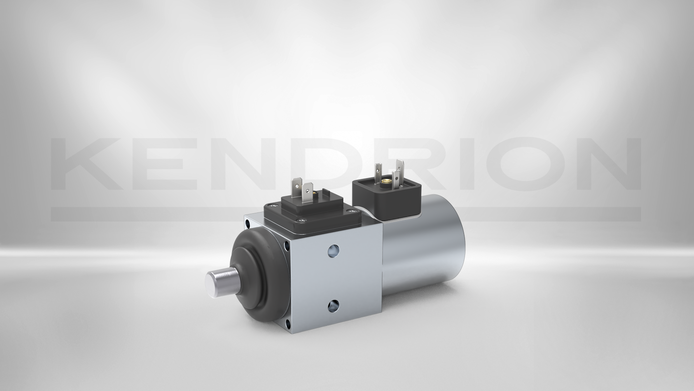

Verriegelungsmagnet LLV050 (SV) | 1333585 | 24 | stromlos verriegelnd | 3000 | 100 | 18.3 | 10 | 7 | Feder | nein | F 155 | |
|

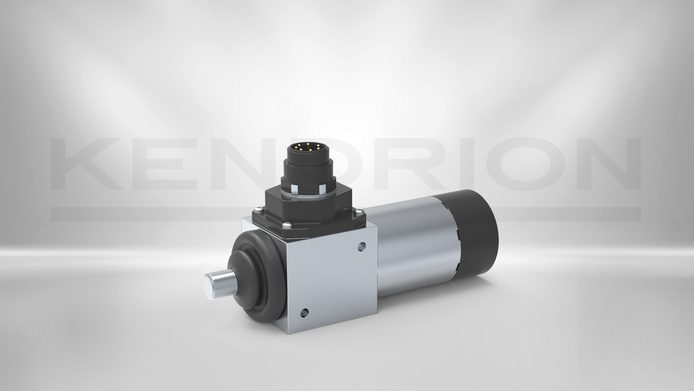

Verriegelungsmagnet LLV050 (SV) | 1333580 | 24 | stromlos verriegelnd | 3000 | 100 | 18.3 | 10 | 7 | Feder | ja | F 155 | |
|
Verriegelungsmagnet LLV060 (SE) | 1333655 | 24 | stromlos verriegelnd | 4000 | 100 | 30 | 15 | 12 | Feder | ja | F 155 | |
|
Verriegelungsmagnet 57x80 (SV) | 17040001 | 24 | stromlos verriegelnd | 1500 | 100 | 16 | 12 | 17.5 | Feder | nein | B 130 | |
|

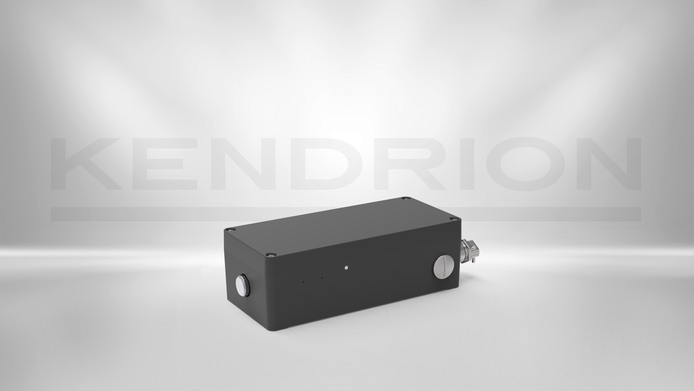

Verriegelungsmagnet 57x80 (SE) | 17040002 | 24 | stromlos entriegelt | 1500 | 100 | 16 | 12 | 17.5 | Feder | nein | B 130 | |
|
Verriegelungsmagnet 57x80 (SV) AC | 17040003 | 230V AC | stromlos verriegelnd | 1500 | 100 | 21.5 | 12 | 17.5 | Feder | nein | B 130 | |
|

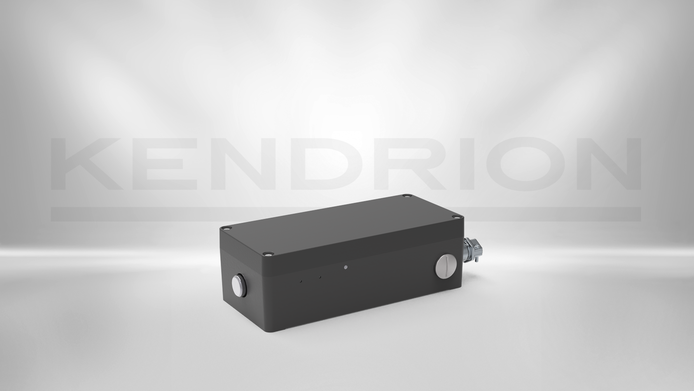

Verriegelungsmagnet 57x80 (SE) AC | 17040004 | 230V AC | stromlos entriegelt | 1500 | 100 | 21.5 | 12 | 17.5 | Feder | nein | B 130 | |
|
|

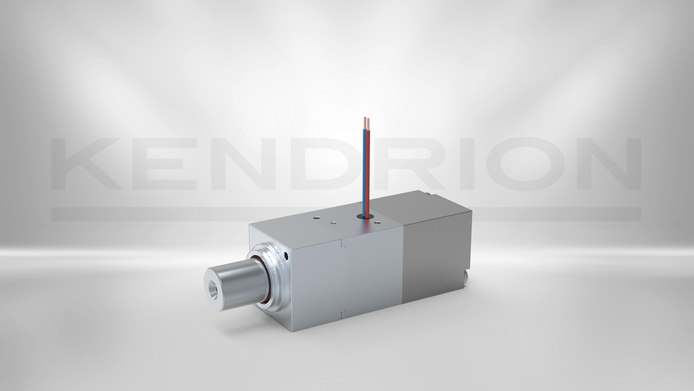

Verriegelungsmagnet LHP035 | LHP0350284 | 24 | stromlos entriegelt | 3000 | 100 | 14.1 | 15 | 7, 8 | Feder | nein | F 155 |
