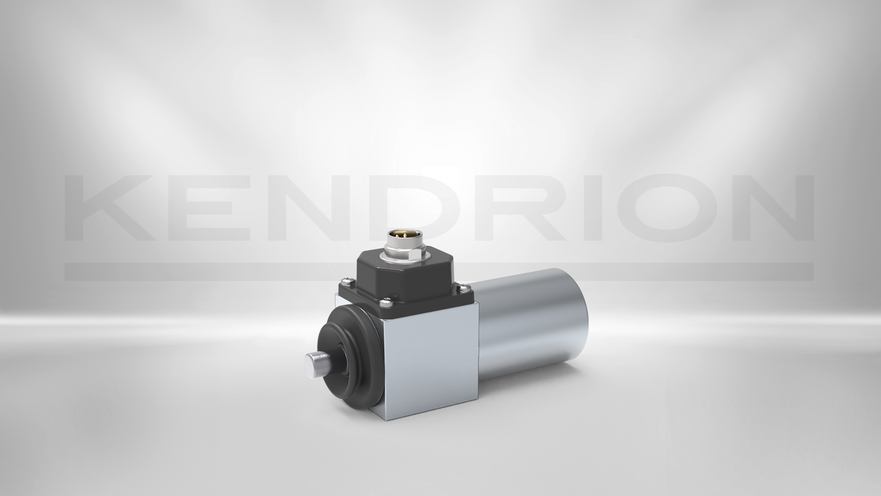

Verriegelungsmagnet LLV040

Verriegelungsmagnete der LLV-Reihe zeichnen sich durch hohe Kräfte, kompakte Bauform und einer eine Querkrafttragfähigkeit von bis zu 4.000 N aus. Die elektromagnetischen Verriegelungseinheiten wurden speziell für den Einsatz in Schutzvorrichtungen entwickelt. Sie sind in der Ausführung Stromlos verriegelt (SV; Federkraft hält Bolzen in Riegelstellung) und Stromlos entriegelt (SE; Federkraft hält Riegel offen, bestromt ist verriegelt) verfügbar. Magnetanker und Verriegelungsbolzen sind separat in wartungsfreien Lagern geführt. Der Riegelbolzen ist aus nichtrostendem und unmagnetischem Edelstahl hergestellt. Der Mikroschalter, welcher direkt im Riegelgehäuse eingebaut ist, meldet die jeweilige Lage des Riegelbolzens ca. 0,5 mm bis 1 mm nach Verlassen der Hubanfangslage bzw. vor Erreichen des Hubendlage.
Die Verriegelungsmagnete sind gefertigt und geprüft nach DIN VDE 0580/07.2000.
