Bremsen
Elektromagnetisch betätigt
Elektromagnetisch betätigte Bremsen sollen eine bewegte Last zum Stand bringen und halten (Arbeitsbremse) oder die Position einer unbewegten Last fixieren (Haltebremse). Die Aktivierung (schließen bzw. öffnen) der Bremse muss meist in Bruchteilen von Sekunden passieren, um Lasten in hochfrequenten Applikationen schnell und sicher abbremsen zu können.
Elektromagnetische Bremsen werden hauptsächlich in Elektromotoren eingesetzt, aber auch in integrierten Lösungen. Anwendungsbereiche sind z.B. Servo- und Getriebemotoren, Robotik, FTS, Flurförderzeuge, Windkraft, Medizintechnik und viele mehr. Je nach Anwendung kommen entweder Federkraftbremsen oder Permanentmagnetbremsen zum Einsatz.
Produkte
(194)
Ergebnisse in Raster anzeigen
Ergebnisse in Liste anzeigen
|
Titel
aufsteigend
absteigend
|
Typ
aufsteigend
absteigend
|
Baugröße
aufsteigend
absteigend
|
Drehmoment (Nm)
aufsteigend
absteigend
|
Drehmomentdefinition
aufsteigend
absteigend
|
Betriebsart
aufsteigend
absteigend
|
Nennspannung (V)
aufsteigend
absteigend
|
Nennleistung (W)
aufsteigend
absteigend
|
Max. Schaltarbeit pro Notstopp (J)
aufsteigend
absteigend
|
Anzahl Notstopps
aufsteigend
absteigend
|
Temperaturbereich
aufsteigend
absteigend
|
Max. Drehzahl (abhängig von max. Schaltarbeit beim Notstopp) (min-1)
aufsteigend
absteigend
|
Notstoppdrehzahl (min-1)
aufsteigend
absteigend
|
Verdrehspiel
aufsteigend
absteigend
|
Thermische Klasse
aufsteigend
absteigend
|
IP-Schutzklasse
aufsteigend
absteigend
|
Gewicht (kg)
aufsteigend
absteigend
|
Ausführung Bremse
aufsteigend
absteigend
|
Ausführung Anker
aufsteigend
absteigend
|
Ausführung Mitnehmer
aufsteigend
absteigend
|
Handlüftung
aufsteigend
absteigend
|
Ausführung Gegenreibfläche
aufsteigend
absteigend
|
PWM Ansteuerung
aufsteigend
absteigend
|
Außendurchmesser (mm)
aufsteigend
absteigend
|
Baulänge (mm)
aufsteigend
absteigend
|
Nabendurchmesser (mm)
aufsteigend
absteigend
|
Passfedernut
aufsteigend
absteigend
|
Anschraublochkreis frontseitig (mm)
aufsteigend
absteigend
|
Anschraublochkreis flanschseitig (mm)
aufsteigend
absteigend
|
Produktlinie
aufsteigend
absteigend
|
Gesamtarbeit bis Wartung (kJ)
aufsteigend
absteigend
|
Innendurchmesser (mm)
aufsteigend
absteigend
|
Nennleistung (Lüften / Halten) (W)
aufsteigend
absteigend
|
Nennspannung (Lüften / Halten) (V)
aufsteigend
absteigend
|
Details | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Permanentmagnetbremse - High Torque Line
|
86 61107K00-0006 | 07 | 10 | M4 (statisch) | Haltebremse | 24 | 14 | 300 | 500 | -40°C...120°C | 10000 | 3000 | 0° | F | IP00 | - | K00 | 300 | - | - | - | möglich | 72 | 39 | 22 | - | 54 | - | High Torque Line | 150 | 27 | - | - | zum Produkt |
|
|
Permanentmagnetbremse - High Torque Line
|
86 61108K00-0005 | 08 | 15 | M4 (statisch) | Haltebremse | 24 | 18 | 900 | 500 | -40°C...120°C | 10000 | 3000 | 0° | F | IP00 | - | K00 | 300 | - | - | - | möglich | 82 | 44.4 | 22 | - | 54 | - | High Torque Line | 450 | 27 | - | - | zum Produkt |
|
|
Permanentmagnetbremse - High Torque Line
|
86 61109K00-0002 | 09 | 22 | M4 (statisch) | Haltebremse | 24 | 19 | 900 | 500 | -40°C...120°C | 10000 | 3000 | 0° | F | IP00 | - | K00 | 300 | - | - | - | möglich | 92 | 48 | 26 | - | 72 | - | High Torque Line | 450 | 32 | - | - | zum Produkt |
|
|
Permanentmagnetbremse - High Torque Line
|
86 61110K00-0004 | 10 | 32 | M4 (statisch) | Haltebremse | 24 | 22.5 | 1400 | 500 | -40°C...120°C | 10000 | 3000 | 0° | F | IP00 | - | K00 | 300 | - | - | - | möglich | 102 | 52 | 36 | - | 83 | - | High Torque Line | 700 | 44 | - | - | zum Produkt |
|
|
Permanentmagnetbremse - High Torque Line
|
86 61111K00-0002 | 11 | 60 | M4 (statisch) | Haltebremse | 24 | 25 | 2000 | 500 | -40°C...120°C | 10000 | 3000 | 0° | F | IP00 | - | K00 | 300 | - | - | - | möglich | 122 | 60.4 | 36 | - | 83 | - | High Torque Line | 1000 | 48.5 | - | - | zum Produkt |
|
|
Permanentmagnetbremse - High Torque Line
|
86 61114K00-0002 | 14 | 80 | M4 (statisch) | Haltebremse | 24 | 36.5 | 5300 | 500 | -40°C...120°C | 10000 | 3000 | 0° | F | IP00 | - | K00 | 300 | - | - | - | möglich | 140 | 69.9 | 48 | - | 97 | - | High Torque Line | 2650 | 56.5 | - | - | zum Produkt |
|
|
Permanentmagnetbremse - High Torque Line
|
86 61116K00-0002 | 16 | 140 | M4 (statisch) | Haltebremse | 24 | 43 | 5300 | 500 | -40°C...120°C | 6000 | 3000 | 0° | F | IP00 | - | K00 | 300 | - | - | - | möglich | 160 | 74.6 | 45.5 | - | 120 | - | High Torque Line | 2650 | 63 | - | - | zum Produkt |
|
|
Permanentmagnetbremse - High Torque Line
|
86 61121K00-0001 | 21 | 280 | M4 (statisch) | Haltebremse | 24 | 41.8 | 10000 | 500 | -40°C...120°C | 6000 | 3000 | 0° | F | IP00 | - | K00 | 300 | - | - | - | möglich | 205 | 100.8 | 48 | - | 167 | - | High Torque Line | 5000 | 91 | - | - | zum Produkt |
|

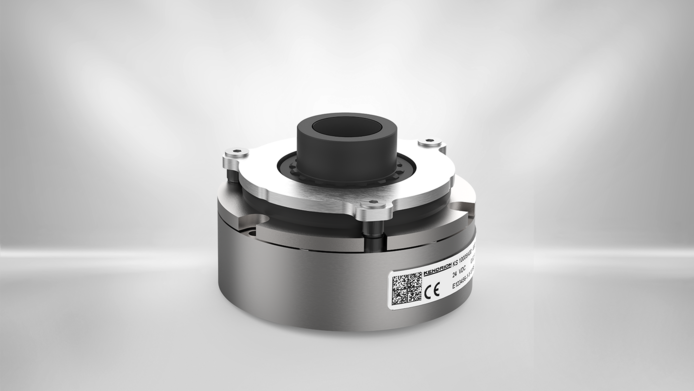

Federkraftbremse - Servo Line
|
KS 10003A00-0001 | 03 | 0.27 | M4 (statisch) | Haltebremse | 24 | 6.6 | 1 | 500 | -15...120°C | 10000 | 6000 | < 1° | F | IP00 | 0.13 | KS 100 | - | Lang | - | Flansch | möglich | 32 | 28.9 | 7.5 | - | 28 | 28 | Servo Line | 0, 5 | 8.2 | - | - | zum Produkt |
|
|
Federkraftbremse - Servo Line
|
KS 10004A00-0001 | 04 | 1.3 | M4 (statisch) | Haltebremse | 24 | 8.5 | 10 | 500 | -15...120°C | 10000 | 6000 | < 1° | F | IP00 | 0.25 | KS 100 | - | Lang | - | Flansch | möglich | 44 | 30 | 10.5 | - | 40 | 39.5 | Servo Line | 5 | 11.5 | - | - | zum Produkt |
|
|
Federkraftbremse - Servo Line
|
KS 10005A00-0001 | 05 | 2 | M4 (statisch) | Haltebremse | 24 | 11.4 | 40 | 500 | -15...120°C | 10000 | 5000 | < 1° | F | IP00 | 0.4 | KS 100 | - | Lang | - | Flansch | möglich | 51 | 32 | 12.5 | - | 45 | 45 | Servo Line | 20 | 13.5 | - | - | zum Produkt |
|
|
Federkraftbremse - Servo Line
|
KS 10006A00-0001 | 06 | 3.3 | M4 (statisch) | Haltebremse | 24 | 12.7 | 70 | 500 | -15...120°C | 8000 | 4000 | < 1° | F | IP00 | 0.5 | KS 100 | - | Lang | - | Flansch | möglich | 62 | 32.2 | 15.5 | - | 42 | 55 | Servo Line | 35 | 16.5 | - | - | zum Produkt |
|
|
Federkraftbremse - Servo Line
|
KS 10007A00-0001 | 07 | 4.5 | M4 (statisch) | Haltebremse | 24 | 14 | 100 | 500 | -15...120°C | 8000 | 4000 | < 1° | F | IP00 | 0.75 | KS 100 | - | Lang | - | Flansch | möglich | 72 | 36.6 | 17.5 | - | 54 | 65 | Servo Line | 50 | 19 | - | - | zum Produkt |
|
|
Federkraftbremse - Servo Line
|
KS 10008A00-0001 | 08 | 7 | M4 (statisch) | Haltebremse | 24 | 14.7 | 140 | 500 | -15...120°C | 6500 | 3000 | < 1° | F | IP00 | 0.9 | KS 100 | - | Lang | - | Flansch | möglich | 78 | 37 | 20.5 | - | 60 | 71 | Servo Line | 70 | 22 | - | - | zum Produkt |
|
|
Federkraftbremse - Servo Line
|
KS 10010A00-0001 | 10 | 16 | M4 (statisch) | Haltebremse | 24 | 20.8 | 600 | 500 | -15...120°C | 6000 | 3000 | < 1° | F | IP00 | 1.9 | KS 100 | - | Lang | - | Flansch | möglich | 102 | 43 | 25.5 | - | 72 | 93 | Servo Line | 300 | 27 | - | - | zum Produkt |
|
|
Federkraftbremse - Servo Line
|
KS 10103A00-0001 | 03 | 0.27 | M4 (statisch) | Haltebremse | 24 | 6.6 | 1 | 500 | -15...120°C | 10000 | 6000 | < 1° | F | IP00 | 0.13 | KS 101 | - | Kurz | - | Flansch | möglich | 32 | 28.9 | 6 | ja | 28 | 28 | Servo Line | 0, 5 | 8.2 | - | - | zum Produkt |
|
|
Federkraftbremse - Servo Line
|
KS 10104A00-0001 | 04 | 1.3 | M4 (statisch) | Haltebremse | 24 | 8.5 | 10 | 500 | -15...120°C | 10000 | 6000 | < 1° | F | IP00 | 0.25 | KS 101 | - | Kurz | - | Flansch | möglich | 44 | 30 | 8 | ja | 40 | 39.5 | Servo Line | 5 | 11.5 | - | - | zum Produkt |
|
|
Federkraftbremse - Servo Line
|
KS 10105A00-0001 | 05 | 2 | M4 (statisch) | Haltebremse | 24 | 11.4 | 40 | 500 | -15...120°C | 10000 | 5000 | < 1° | F | IP00 | 0.4 | KS 101 | - | Kurz | - | Flansch | möglich | 51 | 32 | 8 | ja | 45 | 45 | Servo Line | 20 | 13.5 | - | - | zum Produkt |
|
|
Federkraftbremse - Servo Line
|
KS 10106A00-0001 | 06 | 3.3 | M4 (statisch) | Haltebremse | 24 | 12.7 | 70 | 500 | -15...120°C | 8000 | 4000 | < 1° | F | IP00 | 0.5 | KS 101 | - | Kurz | - | Flansch | möglich | 62 | 32.2 | 11 | ja | 42 | 55 | Servo Line | 35 | 16.5 | - | - | zum Produkt |
|
|
Federkraftbremse - Servo Line
|
KS 10107A00-0001 | 07 | 4.5 | M4 (statisch) | Haltebremse | 24 | 14 | 100 | 500 | -15...120°C | 8000 | 4000 | < 1° | F | IP00 | 0.75 | KS 101 | - | Kurz | - | Flansch | möglich | 72 | 36.6 | 12 | ja | 54 | 65 | Servo Line | 50 | 19 | - | - | zum Produkt |
|
|
Federkraftbremse - Servo Line
|
KS 10108A00-0001 | 08 | 7 | M4 (statisch) | Haltebremse | 24 | 14.7 | 140 | 500 | -15...120°C | 6500 | 3000 | < 1° | F | IP00 | 0.9 | KS 101 | - | Kurz | - | Flansch | möglich | 78 | 37 | 15 | ja | 60 | 71 | Servo Line | 70 | 22 | - | - | zum Produkt |
