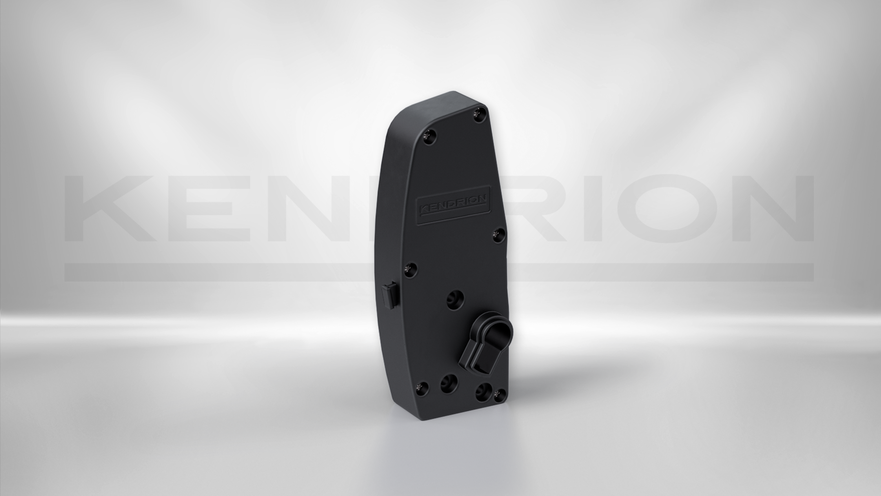

Elektromechanische Drehverriegelung
RL 24V DC
Die robuste elektromechanische Drehverriegelung überzeugt als kompakte Einheit bestehend aus einem bistabilen Umkehrhubmagneten, einem mechanischen Schloss, Sensoren für die Schließ- und End-Position sowie zentrale Anschlüsse und eine Notentriegelung. Der Verriegelungsmechanismus kombiniert die Schritte: - Mechanische Kompressionsverriegelung einer Schwenktür mittels Drehhebel. Drehwinkel ist 60°. - Elektromagnetische Verriegelung des geschlossenen Zustandes
Technische Details
| Beschreibung | Wert |
|---|---|
| Anwendung der Verriegelung | drehend verriegeln / Vorreiber |
| Verriegelungsart | Aktivverriegelnd / bistabil |
| Nennspannung | 24 V |
| Einschaltdauer | 2 % |
| Leistungsaufnahme | 24 W |
| Statische max. Verriegelungskraft | 400 N |
| Max. Verriegelungskraft für das elektrische Entriegeln | 400 N |
| Anschluss | TE Connectivity VAL-U-LOK 1-2296207-0 |
| Vorrastfunktion | Nein |
| Notöffner | Ja |
| Betriebstemperatur | 0 - 80 °C |
| Abmessungen | 174 x 70 x 32 mm |
