Induktor rund 100 mm
Induktor für das Beheizen von Heißwalzen
![[Translate to German:]](/fileadmin/_processed_/5/f/csm_kendrion-inductor-coil-6-zones_28813643ff.png "[Translate to German:]")
![[Translate to German:]](/fileadmin/_processed_/3/b/csm_kendrion-heating-inductor-6-zonesi_c90578c648.png "[Translate to German:]")
![[Translate to German:]](/fileadmin/_processed_/4/2/csm_Drawing_100mm_601be0656f.png "[Translate to German:]")
![[Translate to German:]](https://img.youtube.com/vi/aBZRsoWKsbs/maxresdefault.jpg)
![[Translate to German:]](https://img.youtube.com/vi/iZUgE52-67M/maxresdefault.jpg)
Der runde Heizinduktor heizt Walzen mit einem Innendurchmesser von 100mm. Es können bis zu 6 Induktoren fertig montiert auf einem Rohr oder auch Einzelspulen bezogen werden. Durch den modularen Ansatz können unterschiedliche Walzenbreiten realisiert werden. Außerdem ermöglicht es die individuelle Beheizung einzelner Walzenbereiche, wodurch besonders homogene Oberflächentemperaturen möglich sind. Durch den hohen Wirkungsgrad der Induktionssysteme vonca. 98% wird die elektrische Energie sehr effizient in Wärme umgewandelt. Die nahezu unerreichte Leistungsdichte von bis zu 106 kWW/m² ermöglicht schnelles Aufheizen und präzises Regeln der Temperatur bis ca. 250°C.
- Hoher Wirkungsgrad von ca. 98%
- Direkte Beheizung der Walze
- Modularer Aufbau 1 – 6 Induktoren je Walze
- Kostenoptimiert
- Leistungsteuerung 1 – 100%
- Konstantes Temperaturprofil
- Wartungsfrei
Technische Details
| Beschreibung | Wert |
|---|---|
| Innendurchmesser Walze | 100 mm |
| Beheizte Strecke | ca. 75 mm umlaufend |
| Nennleistung | 2,5 kW je Einzelspule |
| Temperaturbereich | 0 ... 240°C |
| Leistungsdichte | 106 kW/m² |
| Heizkreise | 1 - 6 |
| Induktor Strom | 5 A |
| Induktor Spannung | < 1000 Vrms |
| Wirkungsgrad | ca. 98 % |
| Einschaltdauer | 100 % ED |
| Elektrische Ansteuerung | Zum Anschluss an Kendrion Induktionsgeneratoren |
| Elektrischer Anschluss | Litze |

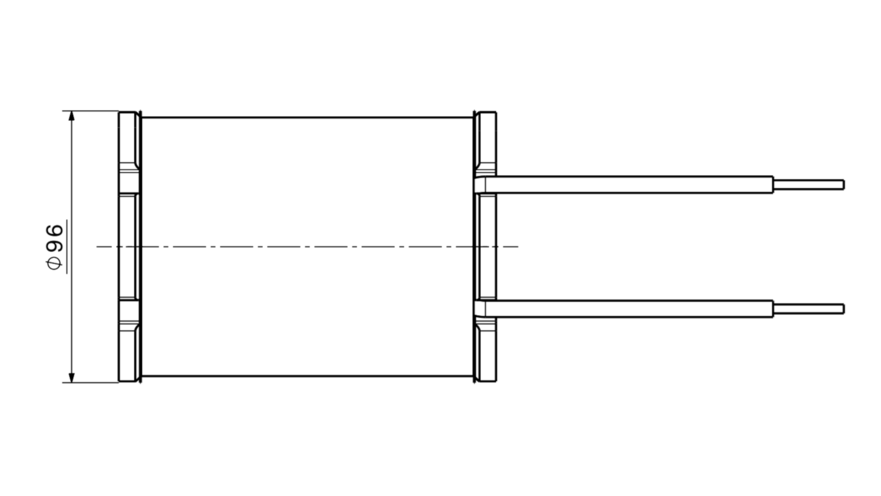

| Abmessungen (B x H x T) | Details sind der Zeichnung zu entnehmen |
| Produktstatus | In Vorbereitung |
| Normen / Zertifizierung | Niederspannungsrichtlinie |
