MHS Controller CANopen
610 610 10
1
2
![[Translate to German:]](/fileadmin/user_upload/Product_Finder/Control_Technology/Heating/Images/kendrion-mhs-induction-controller-191907.png "[Translate to German:]")

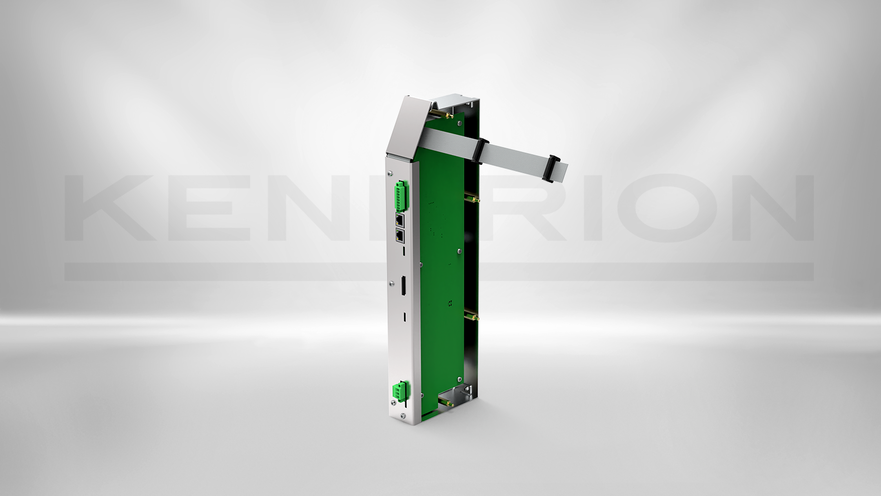

Der Controller für das Modulare Heizsystem von Kendrion ist ein feldbusfähiges Gerät zur Ansteuerung von bis zu 7 Leistungsendstufen aus der Geräteserie MHS von Kendrion, die über den Modulbus direkt verbunden werden. Der MHS Controller kann neben der Systemüberwachung auch die Steuerung bzw. Regelung der einzelnen Ausgangskanäle übernehmen. Die Temperatur-Istwerte werden über CAN Feldbus direkt an den Controller geliefert oder von einer überlagerten Steuerung zur Verfügung gestellt. Umfangreiche Diagnosemöglichkeiten sowie integrierte Ein- und Ausgänge ermöglichen eine schnelle Inbetriebnahme.
Die Geräte sind für den Einbau in Schaltschränke vorgesehen und können nur in Verbindung mit MHS-Induktionsgeneratoren verwendet werden.
- CANopen Buskoppler
- Unabhängige Steuerung von bis zu 7 MHS Endstufen
- Systemüberwachung, Temperaturregelung
- Integrierte I/Os und CAN Systembus
Technische Details
| Beschreibung | Wert |
|---|---|
| Gerätetyp | MHS Controller / Feldbusverbindung |
| Funktionen | Integrierte Leistungsmessung, Kurzschlusserkennung, Zwischenkreisüberwachung, automatische Frequenzabstimmung, Resonanzfrequenzüberwachung |
| Feldbus Schnittstellen | CANopen Node |
| Produktstatus | System product |
| Schnittstellen | 1 x Ethernet 10/100Mbit (on request) |
| Modulbus | Datenkommunikation über CAN, Elektronikversorgung 24 VDC |
| Statusanzeige | Heating system, Fieldbus, CANopen, DC power supply |
| Integrierte I/Os | on request: 8 x DI: input delay: 3 ms / 8 x DO 24V, 0,5 A, Short circuit protection |
| Gehäusewerkstoff | module made of steel with stainless steel cover for use in a closed, metallic control cabinet |
| Schutzklasse | IP 20, Gerät für die Montage im geschlossenen, metallischen Schaltschrank |
| Montage | Prepared for left-side mounting on the power module |
| Abmessungen (B x H x T) | Book Size Stahlblechgehäuse mit Edelstahlabdeckung, (451 x 105 x 313 mm) |
| Versorgungsspannung | 3 x 400 VAC +10% /-15%; 50/60 Hz; Netzform TT oder TN |
| Betriebstemperatur | Umgebungstemperatur bei senkrechter Einbaulage: 0°C ... 35°C |
| Zulassungen | CE, UL |
