Induktionsgeneratoren
Systeme für industrielle Erwärmungsprozesse
Industrielles Induktionsheizen
Emissionsfreie Induktionsheizungen von Kendrion werden in unterschiedlichen industriellen Anwendungen eingesetzt. Induktionsheizungen stellen thermische Leistung innerhalb kurzer Zeit bereit. Die Wärme verteilt sich gleichmäßig im Werkstück, erreicht Temperaturen bis 300 °C und lässt sich dynamisch an den Prozessbedarf anpassen.
Modulare Induktionsheizsysteme – Aufbau und Integration
Das Kendrion Portfolio umfasst modulare Induktionsheizsysteme (MHS) und kompakte Induktionsheizgeräte (CHS). Modulare Systeme bestehen aus einem zentralen Controller und bis zu sieben anreihbaren Induktionsgeneratoren. Die Integration in die Maschinensteuerung erfolgt über PROFINET®, CANopen® oder EtherCAT®. Der Controller übernimmt die Ansteuerung, Überwachung und – je nach Ausführung – die Regelung der Heizkanäle mittels integrierter PID‑Regler. Alle Geräte sind für den Schaltschrankeinbau ausgelegt.

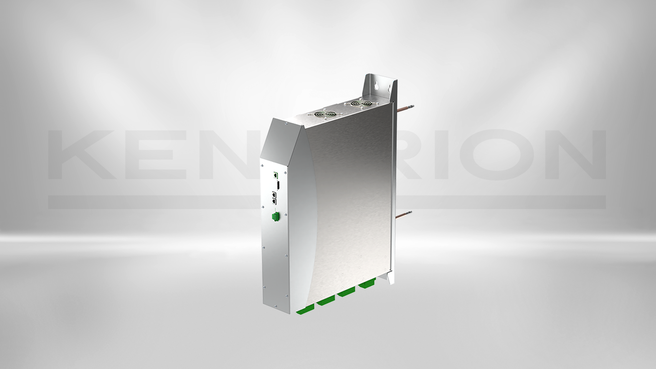

Kompakte Geräte und kundenspezifische Lösungen
Kompakte Induktionsheizgerätekombinieren Leistungs‑, Steuerungs‑ und Regelungsfunktionen in einem Gehäuse. Diese Geräte eignen sich für Anwendungen mit geringem bis mittlerem Leistungsbedarf. Ergänzend entwickelt Kendrion kundenspezifische Induktionsheizlösungen für spezielle technische Anforderungen.
Produkte
(9)
|
Titel
|
Typ
|
Gerätetyp
|
Funktionen
|
Feldbus Schnittstellen
|
Produktstatus
|
Schnittstellen
|
Modulbus
|
Statusanzeige
|
Integrierte I/Os
|
Gehäusewerkstoff
|
Schutzklasse
|
Montage
|
Abmessungen (B x H x T)
|
Versorgungsspannung
|
Betriebstemperatur
|
Zulassungen
|
Lastart
|
Anzahl Kanäle
|
Ausgangsleistung
|
Arbeitsfrequenz
|
Kühlung
|
Leistungsdichte
|
Details | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
SHS Induktionsgenerator 1 x 2,5 kW |
610 611 00 | SHS Induktionsgenerator | Integrierte Leistungsmessung, Kurzschlusserkennung, Zwischenkreis-Überwachung, automatische Frequenzabstimmung, Resonanzfrequenz - Überwachung, Stromregelung | CANopen, optional PROFINET or EtherCAT | In Vorbereitung | 1 x RS485 + 1 x CAN, 1 x Ethernet 10/100 Mbit – RJ45, 1 x μSD(HC)-Kartensteckplatz | Datenkommunikation über CAN | - | - | - | IP 20, Gerät zur Montage in einem geschlossenen, metallischen Schaltschrank | Vorbereitet für die Montage auf Schrankmontageplatten, anreihbar | Book Size Stahlgehäuse mit Edelstahlabdeckung, (323 x 90 x 176) | 230 VAC +10% /-15%; 50/60 Hz; Netzwerkkonfiguration TT oder TN | In vertikaler Einbaulage: 0°C ... 45°C | CE, (NRTL Zertifizierung durch TÜV SÜD für UL61010 in Vorbereitung) | spezifische Induktionsspulen | 1 | 1 x bis zu 2, 5 kW | 2 ... 25 kHz, automatische Arbeitspunktbestimmung | Passive Luftkühlung | 3000 | |
|
MHS Induktionsgenerator 6 x 3 kW |
610 660 12 | MHS Induktionsgenerator | Integrierte Leistungsmessung, Kurzschlusserkennung, Zwischenkreisüberwachung, automatische Frequenzabstimmung | - | System product | - | Datenkommunikation über CAN, Elektronikversorgung 24 VDC | - | - | - | IP 20, Gerät zur Montage in einem geschlossenen, metallischen Schaltschrank | Vorbereitet für die Montage auf Schrankmontageplatten | Book Size Stahlgehäuse mit Edelstahlabdeckung, (451 x 105 x 313) | 3 x 400 VAC +10% /-15%; 50/60 Hz; Netzwerkkonfiguration TT oder TN | In vertikaler Einbaulage: 0°C ... 35°C | CE, NRTL Zertifizierung durch TÜV SÜD für UL61010 | spezifische Induktionsspulen | 6 | 6 x bis zu 3 kW, Gesamtleistung 18 kW (abhängig von der Betriebsart) | 2 ... 25 kHz, automatische Arbeitspunktbestimmung | Gebläsekühlung, Verlustleistung ca. 250W | 3000 | |
|
|
MHS Induktionsgenerator 4 x 3,5 kW |
610 640 01 | MHS Induktionsgenerator | Integrierte Leistungsmessung, Kurzschlusserkennung, Zwischenkreisüberwachung, automatische Frequenzabstimmung | - | System product | - | Datenkommunikation über CAN, Elektronikversorgung 24 VDC | - | - | - | IP 20, Gerät zur Montage in einem geschlossenen, metallischen Schaltschrank | Vorbereitet für die Montage auf Schrankmontageplatten | Book Size Stahlgehäuse mit Edelstahlabdeckung, (451 x 105 x 313) | 3 x 400 VAC +10% /-15%; 50/60 Hz; Netzwerkkonfiguration TT oder TN | In vertikaler Einbaulage: 0°C ... 35°C | CE, NRTL Zertifizierung durch TÜV SÜD für UL61010 | spezifische Induktionsspulen | 4 | 4 x bis zu 3, 5 kW, Gesamtspitzenleistung 14 kW (abhängig von der Betriebsart) | 2 ... 25 kHz, automatische Arbeitspunktbestimmung | Gebläsekühlung, Verlustleistung ca. 250W | 3500 | |
|
|
MHS Induktionsgenerator 4 x 4,5 kW |
610 640 30 | MHS Induktionsgenerator | Integrierte Leistungsmessung, Kurzschlusserkennung, Zwischenkreisüberwachung, automatische Frequenzabstimmung | - | System product | - | Datenkommunikation über CAN, Elektronikversorgung 24 VDC | - | - | - | IP 20, Gerät zur Montage in einem geschlossenen, metallischen Schaltschrank | Vorbereitet für die Montage auf Schrankmontageplatten | Book Size Stahlgehäuse mit Edelstahlabdeckung, (451 x 105 x 313) | 3 x 400 VAC +10% /-15%; 50/60 Hz; Netzwerkkonfiguration TT oder TN | In vertikaler Einbaulage: 0°C ... 35°C | CE, NRTL Zertifizierung durch TÜV SÜD für UL61010 | spezifische Induktionsspulen | 4 | 4 x bis zu 4, 5 kW, Gesamtspitzenleistung 26 kW (abhängig von der Betriebsart) | 2 ... 25 kHz, automatische Arbeitspunktbestimmung | Gebläsekühlung, Verlustleistung ca. 250W | - | |
|
|
MHS Induktionsgenerator 4 x 6,5 kW |
610 640 00 | MHS Induktionsgenerator | Integrierte Leistungsmessung, Kurzschlusserkennung, Zwischenkreis monitoring, automatic frequency tuning, resonance frequency monitoring | - | System product | - | Datenkommunikation über CAN, Elektronikversorgung 24 VDC | - | - | - | IP 20, Gerät zur Montage in einem geschlossenen, metallischen Schaltschrank | Vorbereitet für die Montage auf Schrankmontageplatten | Book Size Stahlgehäuse mit Edelstahlabdeckung, (451 x 105 x 313) | 3 x 400 VAC +10% /-15%; 50/60 Hz; Network configuration TT or TN | In vertical installation position: 0°C ... 35°C | CE, NRTL Certification by TÜV SÜD for UL61010 | spezifische Induktionsspulen | 4 | 4 x bis zu 6, 5 kW, Gesamtspitzenleistung 26 kW (abhängig von der Betriebsart) | 2 ... 25 kHz, automatische Arbeitspunktbestimmung | Forced air cooling, power loss max. 350W | - | |
|
|
MHS Induktionsgenerator 4 x 5 kW |
610 640 03 | MHS Induktionsgenerator | Integrierte Leistungsmessung, Kurzschlusserkennung, Zwischenkreisüberwachung, automatische Frequenzabstimmung | - | System product | - | Datenkommunikation über CAN, Elektronikversorgung 24 VDC | - | - | - | IP 20, Device for mounting in a closed, metallic control cabinet | Vorbereitet für die Montage auf Schrankmontageplatten | Book Size Stahlgehäuse mit Edelstahlabdeckung, (451 x 105 x 313) | 3 x 400 VAC +10% /-15%; 50/60 Hz; Netzwerkkonfiguration TT oder TN | In vertikaler Einbaulage: 0°C ... 35°C | CE, NRTL Certification by TÜV SÜD for UL61010 | spezifische Induktionsspulen | 4 | 4 x bis zu 5 kW, Gesamtspitzenleistung 26 kW (abhängig von der Betriebsart) | 2 ... 25 kHz, automatische Arbeitspunktbestimmung | Gebläsekühlung, Verlustleistung ca. 250W | - | |
|
MHS Controller PROFINET | 610 610 02 | MHS Controller / Feldbusverbindung | Integrierte Leistungsmessung, Kurzschlusserkennung, Zwischenkreisüberwachung, automatische Frequenzabstimmung, Resonanzfrequenzüberwachung | PROFINET IO-Device | Systemprodukt | 1 x Ethernet 10/100Mbit (on request) | Datenkommunikation über CAN, Elektronikversorgung 24 VDC | Heating system, PROFINET, CANopen, DC power supply | on request: 8 x DI: input delay: 3 ms / 8 x DO 24V, 0, 5 A, Short circuit protection | module made of steel with stainless steel cover for use in a closed, metallic control cabinet | IP 20, Gerät für die Montage im geschlossenen, metallischen Schaltschrank | Prepared for left-side mounting on the power module | Book Size Stahlblechgehäuse mit Edelstahlabdeckung, (451 x 105 x 313 mm) | 3 x 400 VAC +10% /-15%; 50/60 Hz; Netzform TT oder TN | Umgebungstemperatur bei senkrechter Einbaulage: 0°C ... 35°C | CE, UL, PROFINET | - | - | - | - | - | - | |
|
|
MHS Controller CANopen | 610 610 10 | MHS Controller / Feldbusverbindung | Integrierte Leistungsmessung, Kurzschlusserkennung, Zwischenkreisüberwachung, automatische Frequenzabstimmung, Resonanzfrequenzüberwachung | CANopen Node | Systemprodukt | 1 x Ethernet 10/100Mbit (on request) | Datenkommunikation über CAN, Elektronikversorgung 24 VDC | Heating system, Fieldbus, CANopen, DC power supply | on request: 8 x DI: input delay: 3 ms / 8 x DO 24V, 0, 5 A, Short circuit protection | module made of steel with stainless steel cover for use in a closed, metallic control cabinet | IP 20, Gerät für die Montage im geschlossenen, metallischen Schaltschrank | Prepared for left-side mounting on the power module | Book Size Stahlblechgehäuse mit Edelstahlabdeckung, (451 x 105 x 313 mm) | 3 x 400 VAC +10% /-15%; 50/60 Hz; Netzform TT oder TN | Umgebungstemperatur bei senkrechter Einbaulage: 0°C ... 35°C | CE, UL | - | - | - | - | - | - | |
|
|
MHS Controller EtherCAT | 610 610 20 | MHS Controller / Feldbusverbindung | Integrierte Leistungsmessung, Kurzschlusserkennung, Zwischenkreisüberwachung, automatische Frequenzabstimmung, Resonanzfrequenzüberwachung | EtherCAT SubDevice | Systemprodukt | 1 x Ethernet 10/100Mbit (on request) | Datenkommunikation über CAN, Elektronikversorgung 24 VDC | Heating system, EtherCAT, CANopen, DC power supply | on request: 8 x DI: input delay: 3 ms / 8 x DO 24V, 0, 5 A, Short circuit protection | module made of steel with stainless steel cover for use in a closed, metallic control cabinet | IP 20, Gerät für die Montage im geschlossenen, metallischen Schaltschrank | Prepared for left-side mounting on the power module | Book Size Stahlblechgehäuse mit Edelstahlabdeckung, (451 x 105 x 313 mm) | 3 x 400 VAC +10% /-15%; 50/60 Hz; Netzform TT oder TN | Umgebungstemperatur bei senkrechter Einbaulage: 0°C ... 35°C | CE, UL | - | - | - | - | - | - |
