Induktor rund 120 mm HS
Induktor für das Beheizen von Heißwalzen
1
3
![[Translate to German:]](/fileadmin/user_upload/Product_Finder/Control_Technology/Heating/Inductor/Images/kendrion-heating-inductor-198589-hs-10010-120-400mm_1_03.png "[Translate to German:]")
![[Translate to German:]](/fileadmin/user_upload/Product_Finder/Control_Technology/Heating/Inductor/Drawings/Drawing_120mm.png "[Translate to German:]")

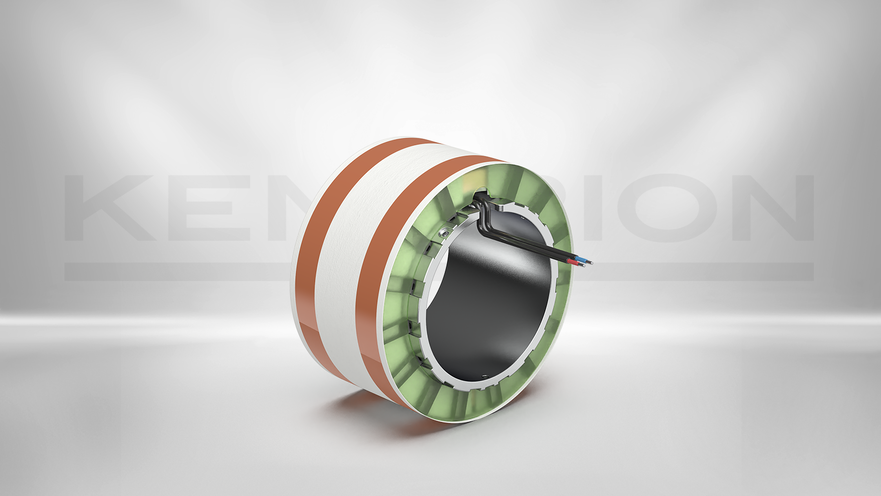

Der runde Heizinduktor beheizt Walzen mit 120 mm Innendurchmesser. Mehrere Induktoren können entsprechend der Walzenbreite auf einem gemeinsamen Trägerrohr angeordnet werden. Dadurch lassen sich einzelne Walzenbereiche gezielt beheizen und gleichmäßige Oberflächentemperaturen erzeugen. Der Induktor besitzt einen Heizkreis, beheizt eine umlaufende Strecke von ca. 115 mm und liefert 3 kW Nennleistung. Die Leistungsdichte beträgt 69 kW/m², der Temperaturbereich reicht bis 240 °C. Der Wirkungsgrad beträgt ca. 98 %.
- Direkte induktive Beheizung der Walze
- Modularer Aufbau für unterschiedliche Walzenbreiten
- Gezielte Beheizung einzelner Walzenbereiche
- Leistungssteuerung von 1 bis 100 %
- Wirkungsgrad des Induktionssystems von ca. 98 %
- Elektrischer Anschluss über Litze
- Anschluss an Kendrion Induktionsgeneratoren
Technische Details
| Beschreibung | Wert |
|---|---|
| Innendurchmesser Walze | 120 mm |
| Beheizte Strecke | ca. 115 mm umlaufend |
| Nennleistung | 3,0 kW |
| Temperaturbereich | 0 ... 240°C |
| Leistungsdichte | 69 kW/m² |
| Heizkreise | 1 |
| Induktor Strom | 12,3 AA |
| Induktor Spannung | < 1000 Vrms |
| Wirkungsgrad | ca. 98 % |
| Einschaltdauer | 100 % ED |
| Elektrische Ansteuerung | Zum Anschluss an Kendrion Induktionsgeneratoren |
| Elektrischer Anschluss | Litze |

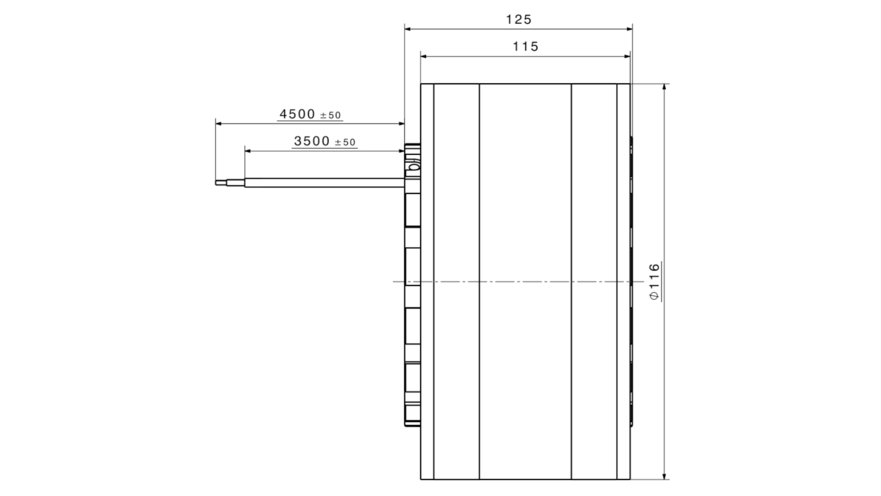

| Abmessungen (B x H x T) | Details sind der Zeichnung zu entnehmen |
| Produktstatus | In Vorbereitung |
| Zertifizierungen / Normen | Niederspannungsrichtlinie |
