Induktor rund 350 mm HS/HT
Induktor für das Beheizen von Heißwalzen
1
3
![[Translate to German:]](/fileadmin/user_upload/Product_Finder/Control_Technology/Heating/Inductor/Images/kendrion-heating-inductor-198589-hs-10010-120-400mm_1_02.png "[Translate to German:]")
![[Translate to German:]](/fileadmin/user_upload/Product_Finder/Control_Technology/Heating/Inductor/Drawings/Drawing_350mm.png "[Translate to German:]")

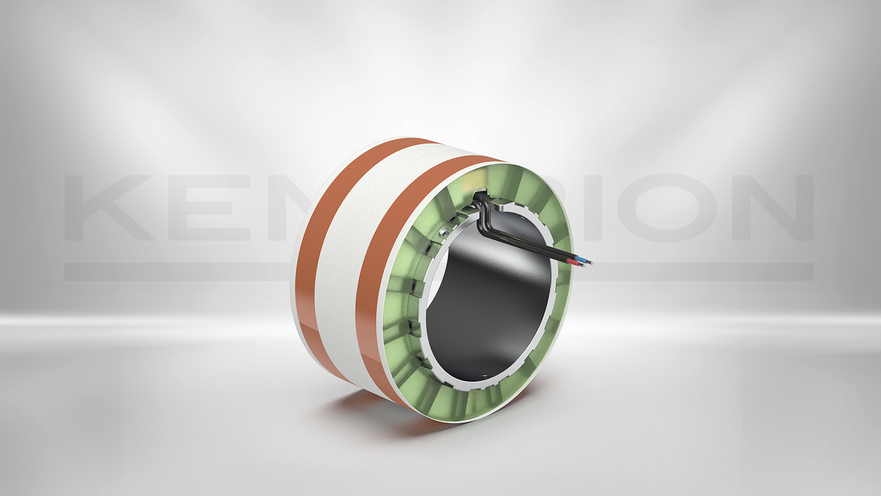

Der runde Heizinduktor beheizt Walzen mit 350 mm Innendurchmesser. Mehrere Induktoren können entsprechend der Walzenbreite auf einem Trägerrohr angeordnet werden. Der Induktor besitzt einen Heizkreis, beheizt eine umlaufende Strecke von ca. 115 mm und liefert eine Nennleistung von 6 kW. Die Leistungsdichte beträgt 47 kW/m², der Wirkungsgrad ca. 98 %.
Die HS-Ausführung ist für Betriebstemperaturen bis 240 °C ausgelegt. Die HT-Ausführung ermöglicht den Einsatz bei erhöhten Temperaturen bis 300 °C und eignet sich für Anwendungen mit höheren thermischen Anforderungen.
- Direkte induktive Beheizung der Walze
- Modularer Aufbau für unterschiedliche Walzenbreiten
- Gezielte Beheizung einzelner Walzenbereiche
- Leistungssteuerung von 1 bis 100 %
- Wirkungsgrad des Induktionssystems von ca. 98 %
- Elektrischer Anschluss über Litze
- Anschluss an Kendrion Induktionsgeneratoren
Technische Details
| Beschreibung | Wert |
|---|---|
| Innendurchmesser Walze | 350 mm |
| Beheizte Strecke | ca. 115 mm umlaufend |
| Nennleistung | 6 kW |
| Temperaturbereich | 0 ... 240°C, in der HT Version bis zu 300°C |
| Leistungsdichte | 47 kW/m² |
| Heizkreise | 1 |
| Induktor Strom | 24 Aeff |
| Induktor Spannung | 1000 Veff |
| Wirkungsgrad | ca. 98 % |
| Einschaltdauer | 100 % ED |
| Elektrische Ansteuerung | Zum Anschluss an Kendrion Induktionsgeneratoren |
| Elektrischer Anschluss | Litze |

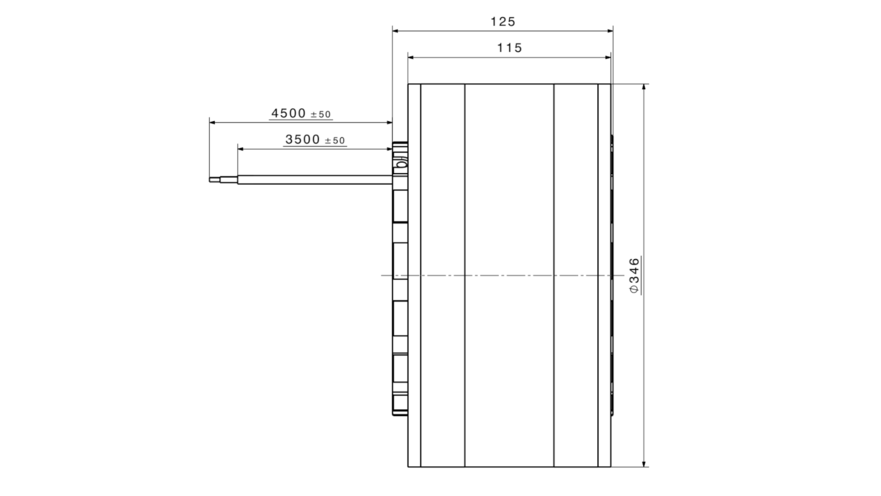

| Abmessungen (B x H x T) | Details sind in der Zeichnung zu finden |
| Produktstatus | Standard Produkt |
