Induktor rund 250 mm HS/HT
Induktor für das Beheizen von Heißwalzen
![[Translate to German:]](/fileadmin/user_upload/Product_Finder/Control_Technology/Heating/Inductor/Images/kendrion-heating-inductor-198589-hs-10010-120-400mm_1_02.png "[Translate to German:]")
![[Translate to German:]](/fileadmin/user_upload/Product_Finder/Control_Technology/Heating/Inductor/Drawings/Drawing_250mm.png "[Translate to German:]")

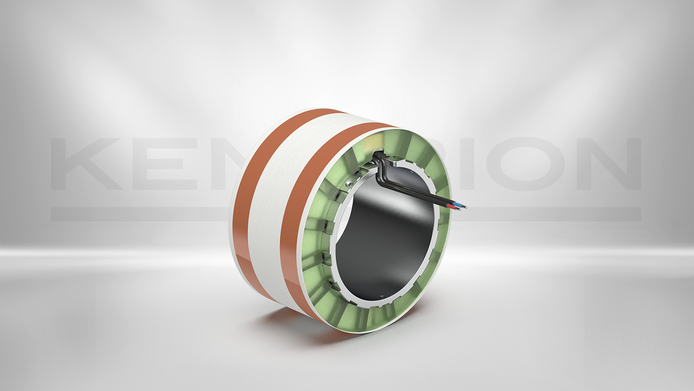

Der runde Heizinduktor beheizt Walzen mit 250 mm Innendurchmesser. Mehrere Induktoren können entsprechend der Walzenbreite auf einem Trägerrohr angeordnet werden. Jeder Induktor verfügt über einen Heizkreis, beheizt eine umlaufende Strecke von ca. 115 mm und erreicht einen Wirkungsgrad von ca. 98 %. Die HS-Variante ist für Betriebstemperaturen bis 240 °C ausgelegt und bietet eine Nennleistung von 3,5 kW bei einer Leistungsdichte von 38 kW/m². Die HT-Variante ist für erhöhte Temperaturen bis 300 °C vorgesehen und erreicht eine Nennleistung von 3 kW bei gleicher Leistungsdichte von 38 kW/m².
Durch den modularen Aufbau können mehrere Induktoren flexibel kombiniert werden, um unterschiedliche Walzenbreiten effizient und gleichmäßig zu beheizen.
- Direkte induktive Beheizung der Walze
- Modularer Aufbau für unterschiedliche Walzenbreiten
- Gezielte Beheizung einzelner Walzenbereiche
- Leistungssteuerung von 1 bis 100 %
- Wirkungsgrad des Induktionssystems von ca. 98 %
- Elektrischer Anschluss über Litze
- Anschluss an Kendrion Induktionsgeneratoreni
Technische Details
| Beschreibung | Wert |
|---|---|
| Innendurchmesser Walze | 250 mm |
| Beheizte Strecke | ca. 115 mm umlaufend |
| Nennleistung | 3,5 kW |
| Temperaturbereich | 0 ... 240°C, in der HT Version bis zu 300°C |
| Leistungsdichte | 38 kW/m² |
| Heizkreise | 1 |
| Induktor Strom | 14,4 A |
| Induktor Spannung | 1000 Vrms |
| Wirkungsgrad | ca. 98 % |
| Einschaltdauer | 100 % ED |
| Elektrische Ansteuerung | Zum Anschluss an Kendrion Induktionsgeneratoren |
| Elektrischer Anschluss | Litze |

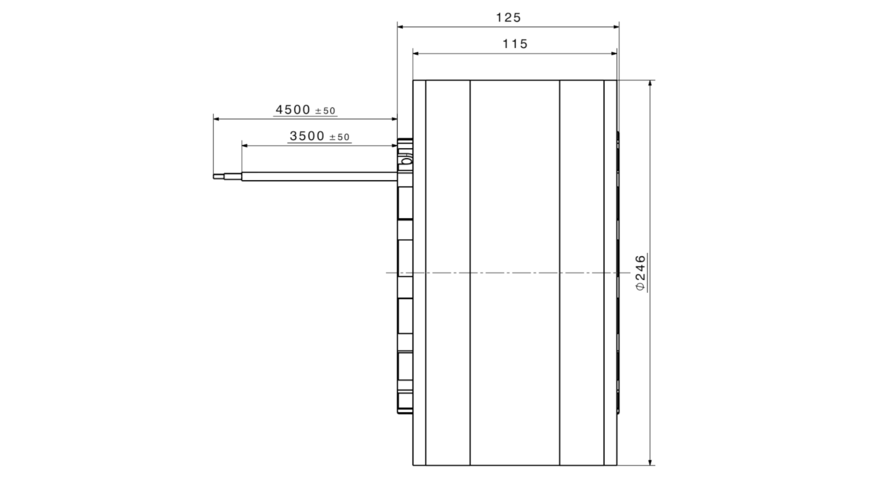

| Abmessungen (B x H x T) | Details sind der Zeichnung zu entnehmen |
| Produktstatus | Standard Produkt |
