Kompakter Drehmagnet CDR030

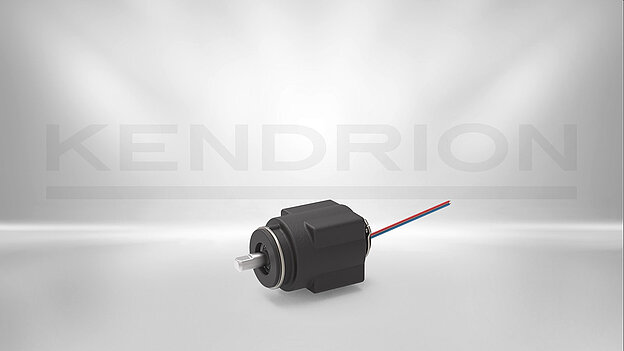

CDR030.000002 (mit Dämpfer)
Die CDR-Serie zeichnet sich als bistabiler Drehmagnet durch ein einfaches und kostengünstiges Design aus, das sich für verschiedene Anwendungen eignet. Ausgestattet mit einem integrierten Permanentmagneten hält er die Endlagen auch ohne Energiezufuhr stabil, während das Kugellager einen reibungslosen und verschleißfreien Betrieb garantiert.
Unser Basismodell CDR030.00001 verfügt über einen Durchmesser von 30 mm und einen Drehwinkel von 90°. Für mehr Flexibilität bieten wir Varianten mit 45° und 60° Drehwinkel an, um Ihren spezifischen Anforderungen gerecht zu werden. Darüber hinaus bieten wir Optionen für die Integration eines Hall-Sensors zur Funktionsüberwachung und Dämpfer zur Geräuschreduzierung beim Schalten.
Möchten Sie mehr über die Arbeitsweise und Anwendung der Drehmagnete erfahren?
Technische Details
| Beschreibung | Wert |
|---|---|
| Ausführung | bistabil |
| Drehwinkel | 90° |
| Anfangsdrehmoment | 1.2 Ncm |
| Enddrehmoment | 3.5 Ncm |
| Rückstellung | Elektrisch |
| Gehäusetyp | Rechteckig |
| Nennspannung | 24 V |
| Einschaltdauer | 15 % |
| Leistungsaufnahme | 30 W |
| Thermische Klasse | B 130° C |
| Anschluss | Litzen 20 cm |
| Abmessungen | 30 x 30 mm / Length 46 mm |
| Magnetgewicht | 125 g |
