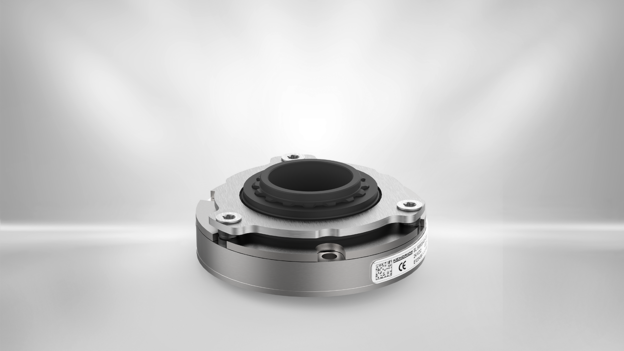

Federkraftbremse - Servo Slim Line
SL 50009A00-0001
Die Federdruckbremse Servo Slim Line wurde vor allem für Anwendungen mit Hohlwelle oder mit kleinem Bauraum konzipiert. Die „schlanken“ Einscheibenbremsen sind bezogen auf ihre Leistungsdichte flacher und leichter als der Marktstandard. Durch ihren großen Innendurchmesser sind sie perfekt für Hohlwellenantriebe geeignet, bei denen die Kabel im Inneren durch das Gelenk geführt werden oder für Anwendungen bei denen nur ein minimaler Bauraum verfügbar ist, wie z.B. in fahrerlosen Transportfahrzeugen (AGV), Kompaktantrieben oder in der Medizintechnik.
Eigenschaften
- Garantiertes Mindestdrehmoment über die gesamte Lebensdauer
- Die Toleranz des Nennluftspaltes ist auf wenige hundertstel Millimeter eingeschränkt, was eine höhere Leistungsdichte ermöglicht
- Verzahnte Naben-Reibscheiben-Verbindung mit geringem Verdrehspiel
- Standardausführung geeignet für Flansch- und Stirnflächenmontage
- Flexible Kabelführung
- Schnelle Öffnungs- und Schließzeiten
- Geringe Massenträgheit und Gewicht
Technische Details
| Beschreibung | Wert |
|---|---|
| Baugröße | 09 |
| Drehmoment | 4 Nm |
| Drehmomentdefinition | M4 (statisch) |
| Betriebsart | Haltebremse |
| Nennspannung | 24 V |
| Nennleistung | 14 W |
| Max. Schaltarbeit pro Notstopp | 250 J |
| Anzahl Notstopps | 200 |
| Gesamtarbeit bis Wartung | 50 kJ |
| Temperaturbereich | -10...100°C |
| Max. Drehzahl (abhängig von max. Schaltarbeit beim Notstopp) | 6000 min-1 |
| Notstoppdrehzahl | 3000 min-1 |
| Verdrehspiel | < 1° |
| Thermische Klasse | F |
| IP-Schutzklasse | IP00 |
| Gewicht | - kg |
| Ausführung Bremse | SL 500 |
| Ausführung Anker | - |
| Ausführung Mitnehmer | Groß |
| Handlüftung | - |
| Ausführung Gegenreibfläche | Flansch |
| PWM Ansteuerung | möglich |
| Außendurchmesser | 86 mm |
| Innendurchmesser | 43 mm |
| Baulänge | 21 mm |
| Nabendurchmesser | 40 mm |
| Passfedernut | - |
| Anschraublochkreis frontseitig | 78.5 mm |
| Anschraublochkreis flanschseitig | 78.5 mm |
| Produktlinie | Servo Slim Line |
