Elektronikmodule für Bremsen
Das Portfolio von Kendrion enthält eine Vielzahl von elektronischen Komponenten für die Ansteuerung von elektromagnetischen Aktoren wie z.B. Bremsen und Kupplungen. Durch den Einsatz der Steuermodule können verschiedene Eigenschaften der Aktoren deutlich verbessert werden.
Reaktionszeiten werden durch Übererregungsfunktion und Schnellabschaltung deutlich optimiert. Absenkung der Haltespannung verbessert das thermische Verhalten des Aktors und spart Energie. Für unterschiedliche Leistungsklassen der Aktoren stehen passende Elektronikmodule zur Verfügung. Je nach Einbausituation gibt es vielfältige Anschlusskonzepte.
Kendrion bietet damit für alle Anwendungen die optimale Ergänzung von Ansteuerungselektronik für elektromagnetische Bremsen und Kupplungen.
Titel
|
Typ
aufsteigend
absteigend
|
Gleichrichter Typ
aufsteigend
absteigend
|
Eingangsspannungsbereich (V)
aufsteigend
absteigend
|
Max. Strom (A)
aufsteigend
absteigend
|
Schnellabschaltung
aufsteigend
absteigend
|
Übererregungsdauer (s)
aufsteigend
absteigend
|
Temperaturbereich
aufsteigend
absteigend
|
Anschlusstechnik
aufsteigend
absteigend
|
Zulassung
aufsteigend
absteigend
|
Ausgangsspannung (V)
aufsteigend
absteigend
|
Details | |
---|---|---|---|---|---|---|---|---|---|---|---|---|

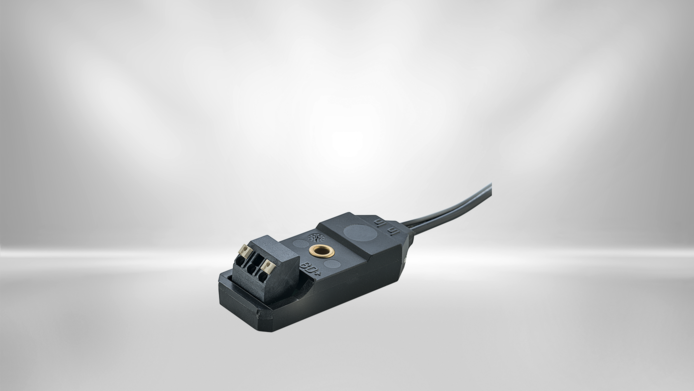

Übererregungsgleichrichter - Slim Collection
|
32 77101B53 | Overexcitation Rectifier | 100 bis 240 | 2, 0/1, 0 | yes | 0, 25 | -20…80°C | Spring Clamp | UL (ab Q2/2022) | Uin x 0, 89 / 0, 45 | zum Produkt | |
Übererregungsgleichrichter - Slim Collection
|
32 17101B53 | Overexcitation Rectifier | 100 bis 240 | 2, 0/1, 0 | no | 0, 25 | -20…80°C | Spring Clamp | UL (ab Q2/2022) | Uin x 0, 89 / 0, 45 | zum Produkt | |
Übererregungsgleichrichter - Slim Collection
|
32 77101B50 | Overexcitation Rectifier | 220 bis 500 | 2, 0/1, 0 | yes | 0, 25 | -20…80°C | Spring Clamp | UL (ab Q2/2022) | Uin x 0, 89 / 0, 45 | zum Produkt | |
Übererregungsgleichrichter - Slim Collection
|
32 17101B50 | Overexcitation Rectifier | 220 bis 500 | 2, 0/1, 0 | no | 0, 25 | -20…80°C | Spring Clamp | UL (ab Q2/2022) | Uin x 0, 89 / 0, 45 | zum Produkt | |
Brückengleichrichter - Slim Collection
|
32 07103B53 | Bridge Rectifier | 0 bis 240 | 0, 8 | no | - | -20…80°C | Spring Clamp | UL (ab Q2/2022) | Uin x 0, 89 | zum Produkt | |
Brückengleichrichter - Slim Collection
|
32 67103B53 | Bridge Rectifier | 100 bis 240 | 0, 8 | yes | - | -20…80°C | Spring Clamp | UL (ab Q2/2022) | Uin x 0, 89 | zum Produkt | |
Brückengleichrichter - Slim Collection
|
32 07103B50 | Bridge Rectifier | 0 bis 500 | 0, 7 | no | - | -20…80°C | Spring Clamp | UL (ab Q2/2022) | Uin x 0, 89 | zum Produkt | |
Brückengleichrichter - Slim Collection
|
32 67103B50 | Bridge Rectifier | 220 bis 500 | 0, 7 | yes | - | -20…80°C | Spring Clamp | UL (ab Q2/2022) | Uin x 0, 89 | zum Produkt | |
Einweggleichrichter - Slim Collection
|
32 07102B53 | Half-Wave-Rectifier | 0 bis 240 | 0, 5 | no | - | -20…80°C | Spring Clamp | UL (ab Q2/2022) | Uin x 0, 45 | zum Produkt | |
Einweggleichrichter - Slim Collection
|
32 07102B50 | Half-Wave-Rectifier | 0 bis 500 | 0, 5 | yes | - | -20…80°C | Spring Clamp | UL (ab Q2/2022) | Uin x 0, 45 | zum Produkt | |
PWM-Modul - Slim Collection
|
34 10125C01 | PWM Module | 24 bis 48 | 4, 0/2, 0 | no | 0, 2 | -20…80°C | Spring Clamp | UL (ab Q2/2022) | 16, 8 VDC | zum Produkt | |
PWM-Modul - Slim Collection
|
34 70125C01 | PWM Module | 24 bis 48 | 4, 0/2, 0 | yes | 0, 2 | -20…80°C | Spring Clamp | UL (ab Q2/2022) | 16, 8 VDC | zum Produkt | |
PWM-Modul - Slim Collection
|
34 10125C02 | PWM Module | 24 bis 48 | 4, 0/2, 0 | no | 0, 2 | -20…80°C | Spring Clamp | UL (ab Q2/2022) | 12 VDC | zum Produkt | |
PWM-Modul - Slim Collection
|
34 70125C02 | PWM Module | 24 bis 48 | 4, 0/2, 0 | yes | 0, 2 | -20…80°C | Spring Clamp | UL (ab Q2/2022) | 12 VDC | zum Produkt | |

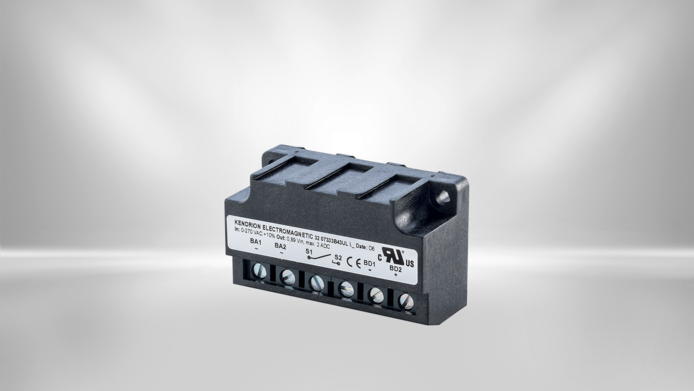

Übererregungsgleichrichter - Universal Collection
|
32 17320B00 | Overexcitation Rectifier | 220 bis 500 | 2, 0/1, 0 | yes over external contact | 0, 25 | -20…80°C | Screw Terminal | - | Uin x 0, 89 / 0, 45 | zum Produkt | |
Übererregungsgleichrichter - Universal Collection
|
32 17320B03 | Overexcitation Rectifier | 110 bis 240 | 3, 0/1, 5 | yes over external contact | 0, 25 | -20…80°C | Screw Terminal | - | Uin x 0, 89 / 0, 45 | zum Produkt | |
Übererregungsgleichrichter - Universal Collection
|
32 17320B13 | Overexcitation Rectifier | 110 bis 240 | 3, 0/1, 5 | yes over external contact | 0, 5 | -20…80°C | Screw Terminal | - | Uin x 0, 89 / 0, 45 | zum Produkt | |
Übererregungsgleichrichter - Universal Collection
|
32 17320B23 | Übererregungsgleichrichter | 110 bis 240 | 3, 0/1, 5 | Ja über externen Kontakt | 1, 1 | -20…80°C | Schraubklemme | - | Uin x 0, 89 / 0, 45 | zum Produkt | |
Übererregungsgleichrichter - Universal Collection
|
32 17321B00 | Übererregungsgleichrichter | 220 bis 500 | 2, 0/1, 0 | Ja über externen Kontakt | 0, 25 | -20…80°C | Schraubklemme + Litzensatz | - | Uin x 0, 89 / 0, 45 | zum Produkt | |
Übererregungsgleichrichter - Universal Collection
|
32 17321B00 | Übererregungsgleichrichter | 220 bis 500 | 3, 0/1, 5 | Ja über externen Kontakt | 0, 25 | -20…80°C | Schraubklemme + Litzensatz | - | Uin x 0, 89 / 0, 45 | zum Produkt | |
Einweggleichrichter - Universal Collection
|
32 07322B40 | Einweggleichrichter | 0 bis 500 | 2 | Ja über externen Kontakt | - | -20…80°C | Schraubklemme | - | Uin x 0, 45 | zum Produkt |
