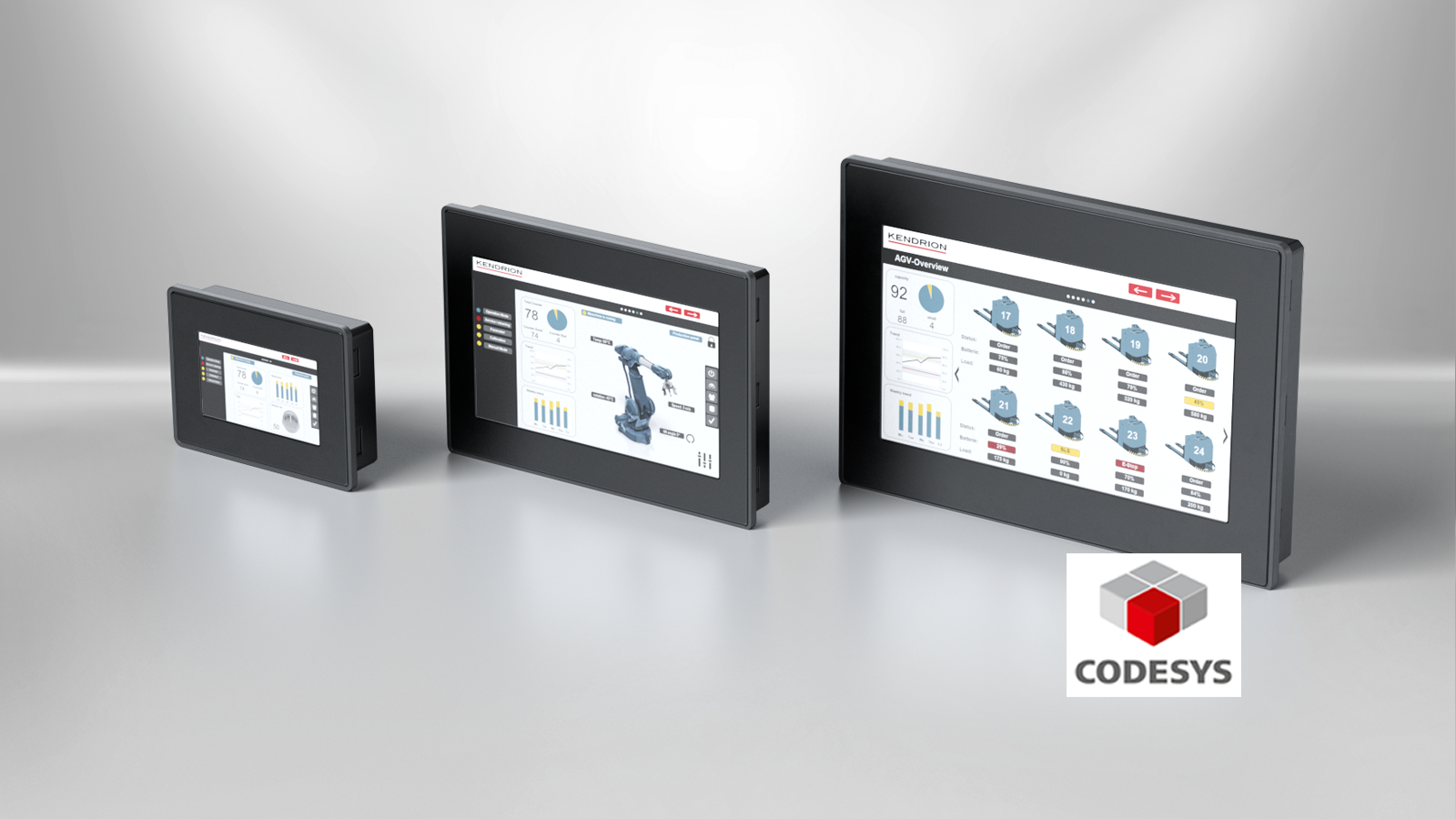

Bedienpanels
Vollgraphische Bedien- und Visualisierungsgeräte

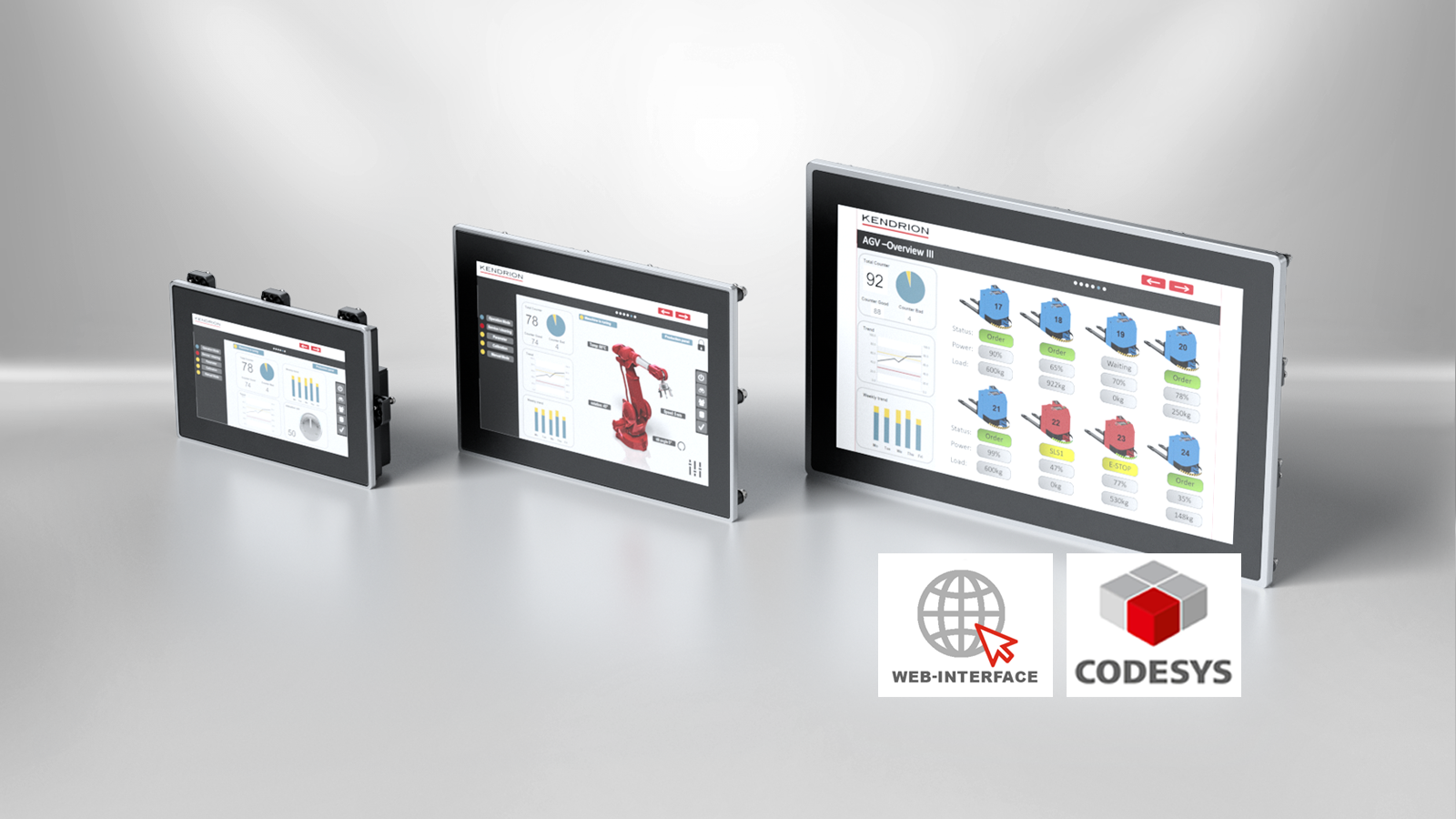

Graphische Bedienpanels von Kendrion überzeugen mit maximaler Flexibilität durch ein modernes Bedienkonzept. Die embedded Visualisierungssysteme umfassen verschiedene Displaygrößen und Auflösungen und sind optional mit einer Multitouch-Funktionalität ausgestattet. Sie sind kostengünstiger als ein IPC und verbinden Ihren Steuerungsprozess zuverlässig und individuell mit einem CODESYS HMI-Bedienfeld.
CODESYS HMI Control Panel
Das Visualisierungsprogramm läuft auf dem Bedienpanel Vico HMI und kann über Ethernet und bei Bedarf mit eigenem Variablenmapping an mehrere verschiedene CODESYS-kompatible Steuerungen gleichzeitig angeschlossen werden. Die Entwicklungsumgebung für die Visualisierung ist Teil des CODESYS Development Systems, so dass keine zusätzlichen Kosten oder Lizenzgebühren anfallen. Es werden alle modernen Visualisierungsfunktionen von CODESYS unterstützt. Die Darstellung der Prozessdaten von CODESYS V2.3 und CODESYS V3 Steuerungen ist besonders bei Erweiterungen oder Modernisierungen sehr praktisch. Im Gegensatz zum Webterminal wird für die Visualisierung keine Prozessorleistung oder Programmerweiterung benötigt.
Webterminal
Die Visualisierung wird durch den Webserver der SPS bereitgestellt. Auf dem Bediengerät Vico WEB läuft ein HTML5-fähiger Browser. Dieser kann sich mit mehreren verschiedenen CODESYS-kompatiblen Steuerungen mit WebVisu verbinden. Die Verbindung zu den verschiedenen Webservern erfolgt über das HTML-Protokoll, so dass keine zusätzlichen Kosten oder Lizenzen anfallen. Es werden alle modernen Visualisierungsfunktionen der CODESYS Web-Visualisierung unterstützt. Gerade bei Erweiterungen oder Modernisierungen mit zusätzlichen Visualisierungs- und Bediengeräten ist die Darstellung der Prozessdaten vom Webserver aus sehr praktisch.
|
Titel
|
Typ
|
Konfiguration
|
Funktion
|
Bauart
|
Produktstatus
|
Display
|
Auflösung
|
Prozessor
|
Betriebssystem
|
Hauptspeicher / Arbeitsspeicher
|
Interner Speicher / Laufwerk
|
Schnittstellen
|
Gehäusewerkstoff
|
Massenspeicher / Wechseldatenträger
|
Abmessungen (B x H x T)
|
Schutzklasse
|
Statusanzeige
|
Versorgungsspannung
|
Temperaturbereich
|
Software
|
Anzahl von Datenpunkten
|
Details | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|

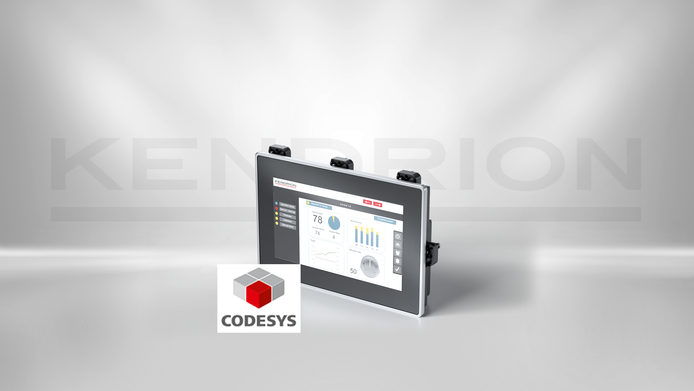

Vico MT 727 CODESYS HMI |
67781000 | CODESYS HMI | Multi-Touch Panel, CODESYS V3 HMI | Frontpanel Einbaugerät | Standard Produkt | 7" wide, IPS | 1024 x 600 / (17:10) | i.MX8M mini Quad-Core CPU; 4 x 1.6 GHz | Linux | - | - | 2 x LAN, 2 x USB, 1 x RS-232 | Sicherheitsglas nahtlos eingefasst in einem Alurahmen | Flash disk 4 GB | 200 x 132 x 48 mm | IP 65 / IP 20 | - | 24 VDC (± 20 %) | 0 ... +55°C | CODESYS Development System | Unbegrenzt | |
|

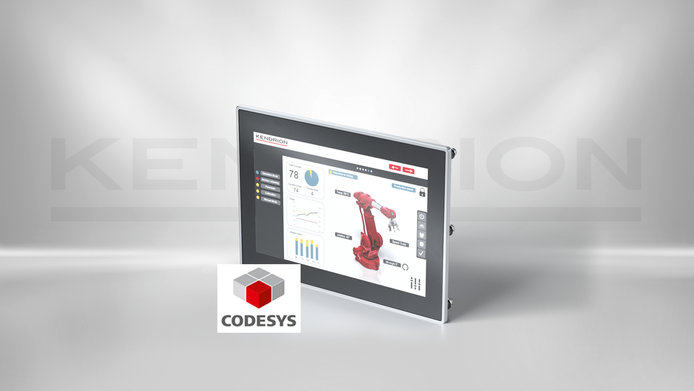

Vico MT 1027 CODESYS HMI | 67781010 | CODESYS HMI | Multi-Touch Panel, CODESYS V3 HMI | Frontpanel Einbaugerät | Standard Produkt | 10.1" wide, IPS | 1280 x 800 / (16:10) | i.MX8M mini Quad-Core CPU; 4 x 1.6 GHz | Linux | - | - | 2 x LAN, 2 x USB, 1 x RS-232 | Sicherheitsglas nahtlos eingefasst in einem Alurahmen | Flash disk 4 GB | 265 x 187 x 41 mm | IP 65 / IP 20 | - | 24 VDC (± 20 %) | 0 ... +55°C | CODESYS Development System | 4 GB eMMC memory, 2 MB NOR Flash, µSD Slot | |
|

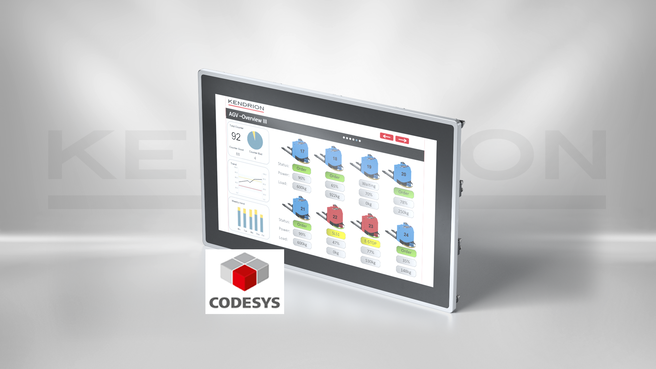

Vico MT 1527 CODESYS HMI | 67781030 | CODESYS HMI | Touch Panel mit CODESYS V3 HMI | Frontpanel Einbaugerät | Standard Produkt | 4, 3" wide | 1280 x 800 / (16:10) | ARM Cortex-A8 - 1 Ghz | Linux | - | - | 1 x LAN, 1 x USB, 1 x RS-232/485/422 | Kunststoff mit Einlegefolie | Flash disk 4 GB | 265 x 187 x 41 mm | IP 66 / IP 20 | - | 24 V DC / (10 ... 32) | 0 ... +55°C | CODESYS Development System | Unbegrenzt | |
|

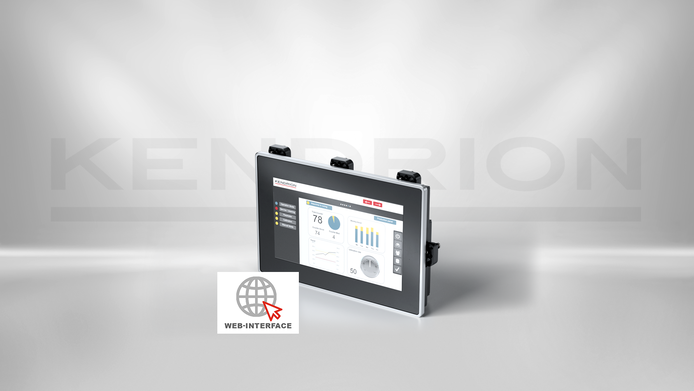

Vico MT 727 WEB | 67781001 | WEB | Multi-Touch Web-Panel | Frontpanel Einbaugerät | Standard Produkt | 7" wide, IPS | 1024 x 600 / (17:10) | i.MX8M mini Quad-Core CPU; 4 x 1.6 GHz | Linux | - | - | 2 x LAN, 2 x USB, 1 x RS-232 | Sicherheitsglas nahtlos eingefasst in einem Alurahmen | Flash disk 4 GB | 200 x 132 x 48 mm | IP 65 / IP 20 | - | 24 VDC (± 20 %) | 0 ... +55°C | Web browser im kiosk mode | Unbegrenzt | |
|
Vico MT 1027 WEB | 67781011 | WEB | Multi-Touch Web-Panel | Frontpanel Einbaugerät | Standard Produkt | 10.1" wide, IPS | 1280 x 800 / (16:10) | i.MX8M mini Quad-Core CPU; 4 x 1.6 GHz | Linux | - | - | 2 x LAN, 2 x USB, 1 x RS-232 | Sicherheitsglas nahtlos eingefasst in einem Alurahmen | Flash disk 4 GB | 265 x 187 x 41 mm | IP 65 / IP 20 | - | 24 V DC / (10 ... 32) | 0 ... +55°C | Web browser im kiosk mode | unbegrenzt | |
|

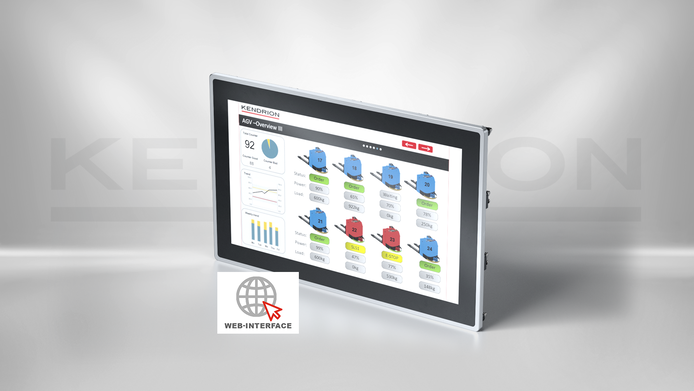

Vico MT 1527 WEB | 67781031 | WEB | Multi-Touch Web-Panel | Frontpanel Einbaugerät | Standard Produkt | 15.6" wide, IPS | 1366 x 768 / (16:9) | i.MX8M mini Quad-Core CPU; 4 x 1.6 GHz | Linux | - | - | 2 x LAN, 2 x USB, 1 x RS-232 | Sicherheitsglas nahtlos eingefasst in einem Alurahmen | Flash disk 4 GB | 405 x 254 x 60 mm | IP 65 / IP 20 | - | 24 VDC (± 20 %) | 0 ... +55°C | Web browser im kiosk mode | 4 GB eMMC memory, 2 MB NOR Flash, µSD Slot | |
|

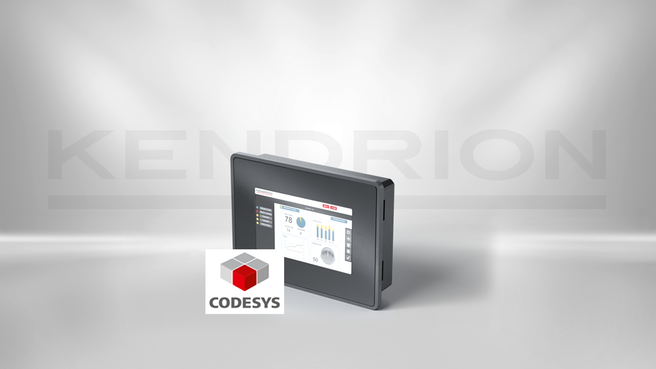

Kuhnke Vico 404 CODESYS HMI |
67780000 | CODESYS HMI | Touch Panel, CODESYS V3 HMI | Frontpanel Einbaugerät | Standard Produkt | 4.3" wide | 480 x 272, PSP | ARM Cortex-A8 - 1 Ghz | Linux | - | - | 1 x LAN, 1 x USB, 1 x RS-232/485/422 | Kunststoff mit Einlegefolie | Flash disk 4 GB | 107 x 147 x 34 mm | IP 66 / IP 20 | - | 24 VDC / (10 VDC … 32 VDC) | 0 ... +55°C | CODESYS Development System | Unbegrenzt | |
|

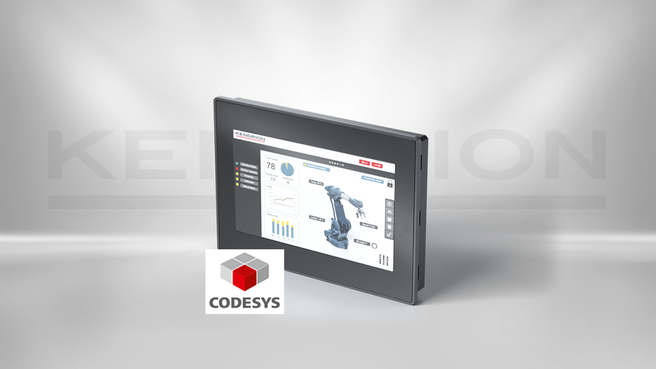

Kuhnke Vico 704 CODESYS HMI |
67780010 | CODESYS HMI | Touch Panel, CODESYS V3 HMI | Frontpanel Einbaugerät | Standard Produkt | 7" wide | 800 x 480, WVGA | ARM Cortex-A8 - 1 Ghz | Linux | - | - | 1 x LAN, 1 x USB, 1 x RS-232/485/422 | Kunststoff mit Einlegefolie | Flash disk 4 GB | 187 x 147 x 34 mm | IP 66 / IP 20 | - | 24 VDC / (10 VDC … 32 VDC) | 0 ... +55°C | CODESYS Development System | Unbegrenzt | |
|

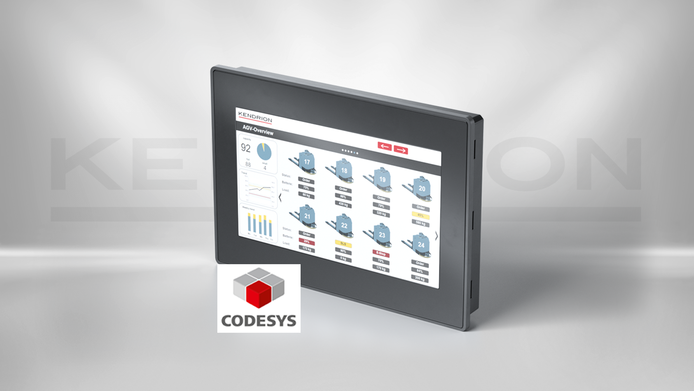

Kuhnke Vico 1004 CODESYS HMI |
67780020 | CODESYS HMI | Touch Panel, CODESYS V3 HMI | Frontpanel Einbaugerät | Standard Produkt | 10.1" wide | 1024 x 600, WSVGA | ARM Cortex-A8 - 1 Ghz | Linux | - | - | 1 x LAN, 1 x USB, 1 x RS-232/485/422 | Kunststoff mit Einlegefolie | Flash disk 4 GB | 282 x 197 x 35 mm | IP 66 / IP 20 | - | 24 V DC / (10 ... 32) | 0 ... +55°C | CODESYS Development System | Unbegrenzt | |
|

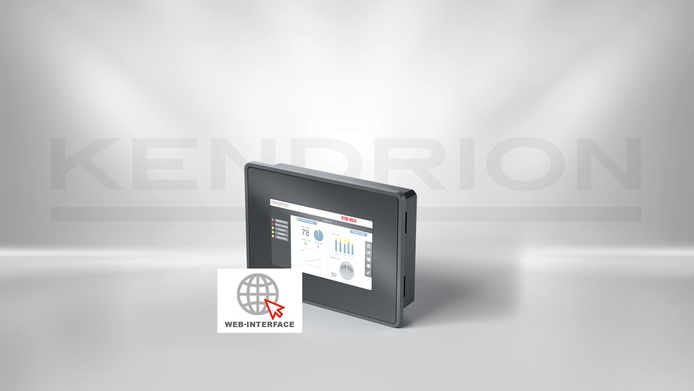

Kuhnke Vico 404 WEB | 67780001 | Chromium Webterminal | Touch Panel, Webterminal | Frontpanel Einbaugerät | Standard Produkt | 4.3" wide | 480 x 272, PSP | ARM Cortex-A8 - 1 Ghz | Linux | 512 MB | Flash | 1 x LAN, 1 x USB, 1 x RS-232/485/422 | Kunststoff mit Einlegefolie | Flash disk 4 GB | 107 x 147 x 34 mm | IP 66 / IP 20 | - | 24 VDC / (10 VDC … 32 VDC) | 0 ... +55°C | - | - | |
|

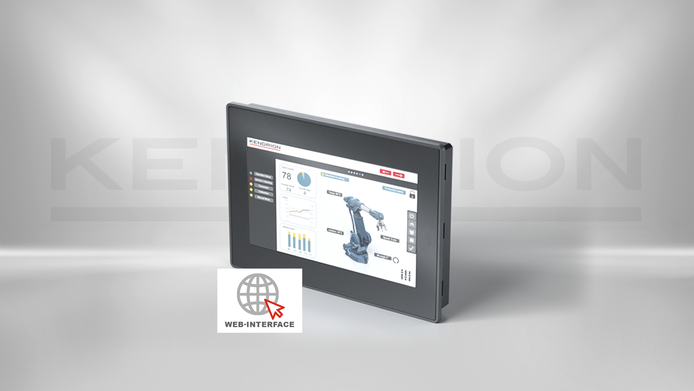

Kuhnke Vico 704 WEB | 67780011 | Chromium Webterminal | Touch Panel, Webterminal | Frontpanel Einbaugerät | Standard Produkt | 7" wide | 800 x 480, WVGA | ARM Cortex-A8 - 1 Ghz | Linux | 512 MB | Flash | 1 x LAN, 1 x USB, 1 x RS-232/485/422 | Kunststoff mit Einlegefolie | Flash disk 4 GB | 187 x 147 x 34 mm | IP 66 / IP 20 | - | 24 VDC / (10 VDC … 32 VDC) | 0 ... +55°C | - | - | |
|

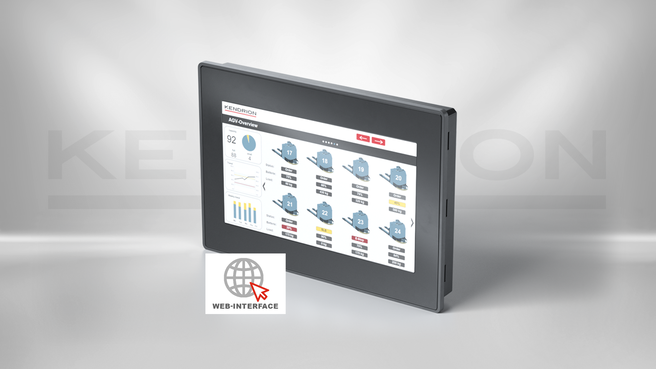

Kuhnke Vico 1004 WEB | 67780021 | Chromium Webterminal | Touch Panel, Webterminal | Frontpanel Einbaugerät | Standard Produkt | 10.1" wide | 1024 x 600, WSVGA | ARM Cortex-A8 - 1 Ghz | Linux | 512 MB | Flash | 1 x LAN, 1 x USB, 1 x RS-232/485/422 | Kunststoff mit Einlegefolie | Flash disk 4 GB | 282 x 197 x 35 mm | IP 66 / IP 20 | - | 24 VDC / (10 VDC … 32 VDC) | 0 ... +55°C | - | - |
