Strom- und Sperrventile
Rückschlagventile, Drosselventile und Schnelllüftungsventile

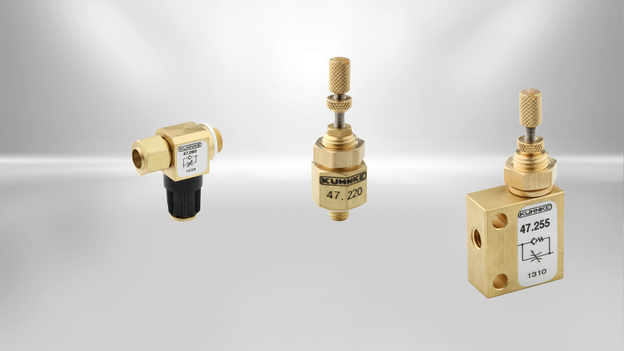

Mit Logikventilen können auf simple Weise pneumatische Sperr,- Strom- und Rückschlagfunktionen realisiert werden. Kendrion bietet Funktionsverschraubungen wie Stromventile mit Armatur oder Drosselrückschlagventile in Schwenkarmaturen mit M5 oder G1/8 Anschluss. Auf Anfrage sind kundenspezifische Sonderausführungen möglich.
Die Kendrion Sperr- und Stromventile waren ehemals unter dem Namen Kuhnke bekannt.
Produkte
(24)
|
Titel
|
Typ
|
Druckbereich (bar)
|
Nennweite (mm)
|
Medium
|
Pneumatischer Anschlussart
|
Ventiltyp
|
Umgebungstemperatur (°C)
|
Werkstoffe
|
Identnummer
|
Details | |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
UND-Baustein (auch Zweidruckventil) | 47.002 | 0 - 8 | 2 | Gefilterte (5 µm), geölte oder ungeölte Luft | M5 | Sperr-und Stromventile | -10 ... +70 | Gehäuse: Al; Dichtung: Perbunan | - | |
|
ODER-Baustein (auch Wechselventil) | 47.003 | 0 - 8 | 2 | Gefilterte (5 µm), geölte oder ungeölte Luft | M5 | Sperr-und Stromventile | -10 ... +70 | Gehäuse: Al; Dichtung: Perbunan | - | |
|

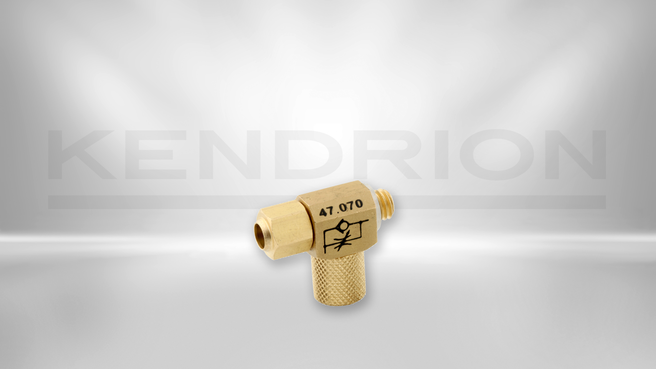

Drosselrückschlagventil (Abluft) (mit Überwurfmutter) | 47.070 | 0 - 12 | 2 | Neutrale Gase | M5, Schlauch 5 x 1 | Sperr-und Stromventile | -10 ... +70 | - | - | |
|
Drosselrückschlagventil (Zuluft) (mit Überwurfmutter) | 47.071 | 0 - 12 | 2 | Neutrale Gase | M5, Schlauch 5 x 1 | Sperr-und Stromventile | -10 ... +70 | - | - | |
|

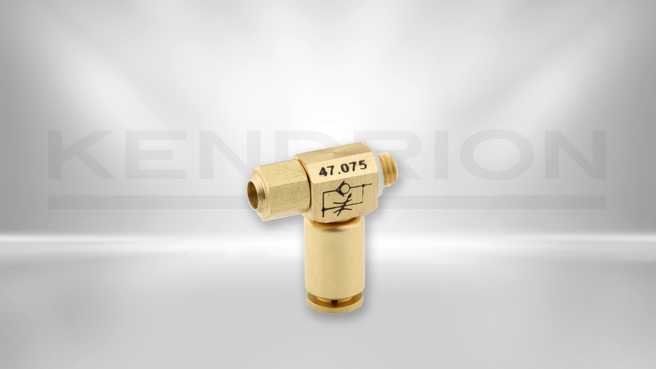

Drosselrückschlagventil (Abluft) (mit Steckarmatur) | 47.075 | 0 - 12 | 2 | Neutrale Gase | M5, Schlauch 4x1 (4x0.65) | Sperr-und Stromventile | -10 ... +70 | - | - | |
|
Drosselrückschlagventil (Zuluft) (mit Steckarmatur) | 47.076 | 0 - 12 | 2 | Neutrale Gase | M5, Schlauch 4x1 (4x0.65) | Sperr-und Stromventile | -10 ... +70 | - | - | |
|

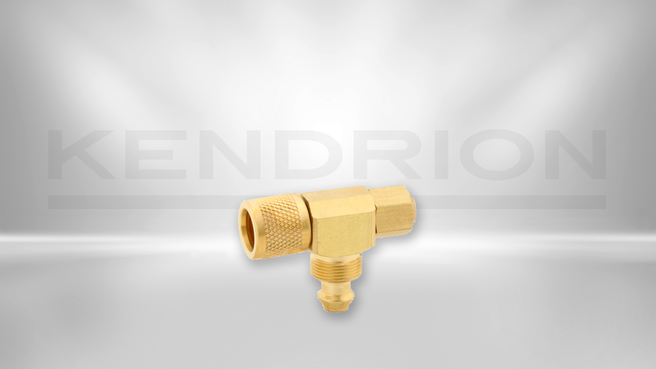

Drosselrückschlagventil (Abluft) (mit Überwurfmutter) | 47.080 | 0 - 12 | 2 | Neutrale Gase | M5, Schlauch 6 x 1 | Sperr-und Stromventile | -10 ... +70 | - | - | |
|
Drosselrückschlagventil (Zuluft) (mit Überwurfmutter) | 47.081 | 0 - 12 | 2 | Neutrale Gase | M5, Schlauch 6 x 1 | Sperr-und Stromventile | -10 ... +70 | - | - | |
|

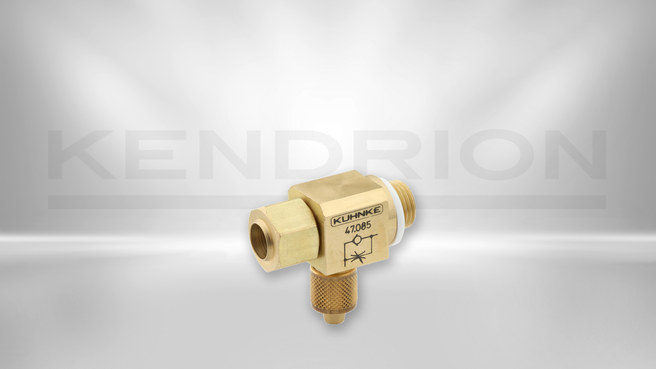

Drosselrückschlagventil (Abluft) (mit Überwurfmutter) | 47.085 | 0 - 12 | 2 | Neutrale Gase | G1/8, Schlauch 6 x 1 | Sperr-und Stromventile | -10 ... +70 | - | - | |
|
Drosselrückschlagventil (Zuluft) (mit Überwurfmutter) | 47.086 | 0 - 12 | 2 | Neutrale Gase | G1/8, Schlauch 6 x 1 | Sperr-und Stromventile | -10 ... +70 | - | - | |
|

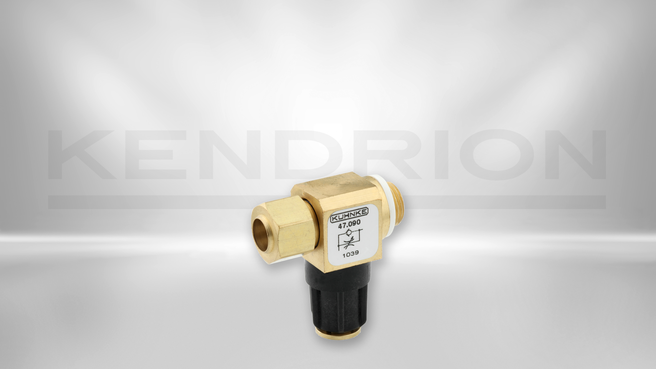

Drosselrückschlagventil (Abluft) (mit Steckarmatur) | 47.090 | 0 - 12 | 2 | Neutrale Gase | G1/8, Schlauch 6 x 1 | Sperr-und Stromventile | -10 ... +70 | - | - | |
|

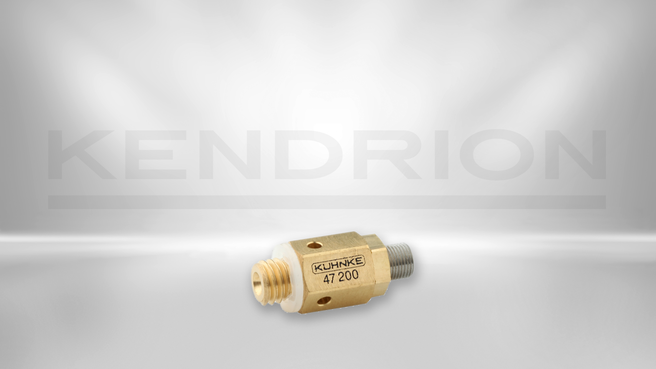

Auslassdrossel | 47.200 | 0 - 8 | 2 | Gefilterte (5 µm), geölte oder ungeölte Luft | M5 | Sperr-und Stromventile | -10 ... +70 | Gehäuse: CuZn, Dichtung: Perbunan | - | |
|
Drosselventil | 47.220 | 0 - 8 | 2 | Gefilterte (5 µm), geölte oder ungeölte Luft | M5 | Sperr-und Stromventile | -10 ... +70 | Gehäuse: CuZn, Dichtung: Perbunan | - | |
|
Drosselrückschlagventil (mit Festblende 0,07 mm) | 47.251.07 | 0.5 - 8 | 0.07 | Gefilterte (5 µm), geölte oder ungeölte Luft | M5 | Sperr-und Stromventile | -10 ... +70 | Gehäuse: CuZn, Dichtung: Perbunan | - | |
|
Drosselrückschlagventil (mit Festblende 0,10 mm) | 47.251.10 | 0.5 - 8 | 0.10 | Gefilterte (5 µm), geölte oder ungeölte Luft | M5 | Sperr-und Stromventile | -10 ... +70 | Gehäuse: CuZn, Dichtung: Perbunan | - | |
|
Drosselrückschlagventil (mit Festblende 0,16 mm) | 47.251.16 | 0.5 - 8 | 0.16 | Gefilterte (5 µm), geölte oder ungeölte Luft | M5 | Sperr-und Stromventile | -10 ... +70 | Gehäuse: CuZn, Dichtung: Perbunan | - | |
|
Drosselrückschlagventil (mit Festblende 0,20 mm) | 47.251.20 | 0.5 - 8 | 0.20 | Gefilterte (5 µm), geölte oder ungeölte Luft | M5 | Sperr-und Stromventile | -10 ... +70 | Gehäuse: CuZn, Dichtung: Perbunan | - | |
|
|

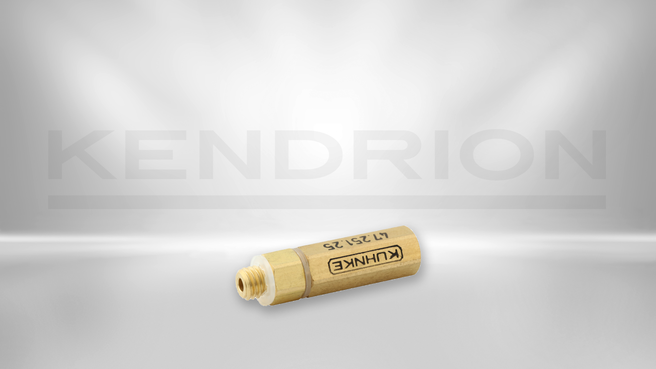

Drosselrückschlagventil (mit Festblende 0,25 mm) | 47.251.25 | 0.5 - 8 | 0.25 | Gefilterte (5 µm), geölte oder ungeölte Luft | M5 | Sperr-und Stromventile | -10 ... +70 | Gehäuse: CuZn, Dichtung: Perbunan | - | |
|
Drosselrückschlagventil (mit Festblende 0,40 mm) | 47.251.40 | 0.5 - 8 | 0.40 | Gefilterte (5 µm), geölte oder ungeölte Luft | M5 | Sperr-und Stromventile | -10 ... +70 | Gehäuse: CuZn, Dichtung: Perbunan | - | |
|
|
Drosselrückschlagventil (mit Festblende 0,60 mm) | 47.251.60 | 0.5 - 8 | 0.60 | Gefilterte (5 µm), geölte oder ungeölte Luft | M5 | Sperr-und Stromventile | -10 ... +70 | Gehäuse: CuZn, Dichtung: Perbunan | 11983 | |
|
|
Drosselrückschlagventil | 47.255 | 0 - 8 | 2 | Gefilterte (5 µm), geölte oder ungeölte Luft | M5 | Sperr-und Stromventile | -10 ... +70 | Gehäuse: CuZn, Dichtung: Perbunan | 77950 |
