Proportionalventile
Steuerung und Dosierung von Flüssigkeiten und Gasen

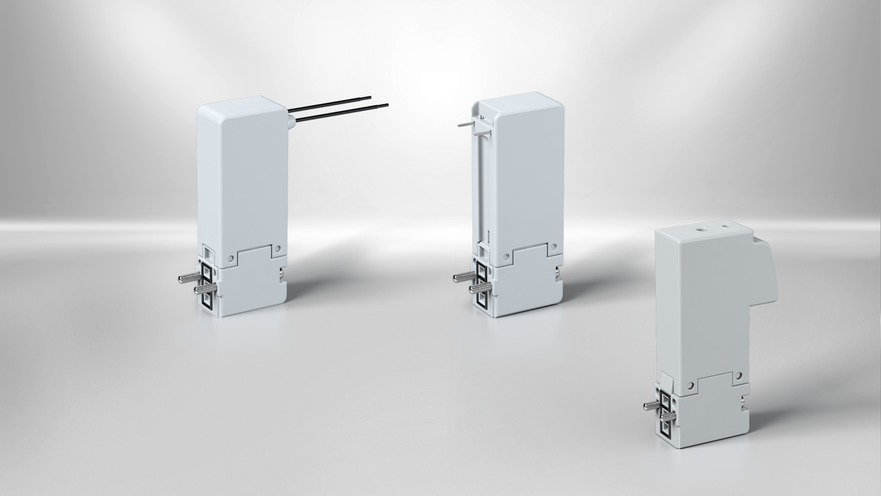

Kendrion Proportionalventile ermöglichen mittels externer elektronischer Ansteuerung diskrete Schaltstellungen und Zwischenstellungen von Ventilöffnungen. Flüssigkeiten und Gase lassen sich somit genau dosieren. Die kompakten Proportionalventile finden Anwendung, sobald veränderliche Volumenströme eingestellt werden müssen und haben eine 2/2-Wege NC Funktion. Sie sind flexibel anpassbar und finden in vielfältigen Anwendungsmöglichkeiten Verwendung. Auf Anfrage können die Ventile sauerstoffgerecht nach DIN EN ISO 15001 ausgelegt werden. Damit ist beispielsweise ein Einsatz in Beatmungsgeräten möglich.
Auf Anfrage können die Proportionalventile auch als kundenspezifische Baugruppe angeboten werden.
Kendrion Proportionalventile waren ehemals unter dem Namen Kuhnke bekannt.
Produkte
(14)
|
Titel
|
Typ
|
Funktion
|
Druckbereich (bar)
|
Nennweite (mm)
|
Kv-Wert (l/min)
|
Baubreite (mm)
|
Betätigungsart
|
Einschaltdauer (% ED)
|
Elektrische Anschlussart
|
Medium
|
Nennleistung (W)
|
Nennspannung (V DC)
|
Pneumatischer Anschlussart
|
Rückstellung
|
Schutzart
|
Umgebungstemperatur (°C)
|
Ventiltyp
|
Werkstoffe
|
Wirkungsweise
|
Identnummer
|
Details | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Proportionalventil Typ 68P | 68.058.71P | 2/2-Wege NC | 0 - 3.5 | 2.3 | 2.05 | 15 | elektrisch betätigt | 100 | Litze | Gefilterte (5 µm), geölte oder ungeölte Luft | 5.2 | 24 | Flansch | Feder | IP65 | -10 ... +50 | Sitzventil | Sockel: Pocan, Dichtungen: FKM | direktgesteuert | 200270 | |
|
Proportionalventil Typ 68P | 68.038.30P | 2/2-Wege NC | 0 - 8 | 1.3 | 0.65 | 15 | elektrisch betätigt | 100 | Steckerstifte / Pins | Gefilterte (5 µm), geölte oder ungeölte Luft | 4.2 | 24 | Flansch | Feder | IP65 | -10 ... +50 | Sitzventil | Sockel: Pocan, Dichtungen: NBR | direktgesteuert | 195464 | |
|

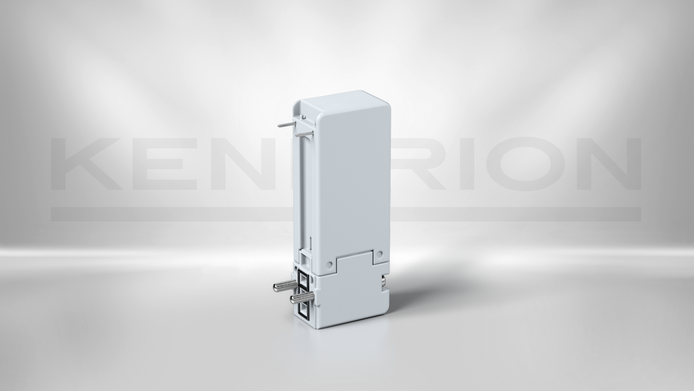

Proportionalventil Typ 68P | 68.038.41P | 2/2-Wege NC | 0 - 6.5 | 1.6 | 1.05 | 15 | elektrisch betätigt | 100 | Steckerstifte / Pins | Gefilterte (5 µm), geölte oder ungeölte Luft | 4.2 | 24 | Flansch | Feder | IP65 | -10 ... +50 | Sitzventil | Sockel: Pocan, Dichtungen: FKM | direktgesteuert | 79907 | |
|
|
Proportionalventil Typ 68P | 68.058.40P | 2/2-Wege NC | 0 - 6.5 | 1.6 | 1.05 | 15 | elektrisch betätigt | 100 | Litze | Gefilterte (5 µm), geölte oder ungeölte Luft | 4.2 | 24 | Flansch | Feder | IP65 | -10 ... +50 | Sitzventil | Sockel: Pocan, Dichtungen: NBR | direktgesteuert | 187069 | |
|
Proportionalventil Typ 68P | 68.038.40P | 2/2-Wege NC | 0 - 6.5 | 1.6 | 1.05 | 15 | elektrisch betätigt | 100 | Steckerstifte / Pins | Gefilterte (5 µm), geölte oder ungeölte Luft | 4.2 | 24 | Flansch | Feder | IP65 | -10 ... +50 | Sitzventil | Sockel: Pocan, Dichtungen: NBR | direktgesteuert | 77821 | |
|
Proportionalventil Typ 68P | 68.038.50P | 2/2-Wege NC | 0 - 5.0 | 1.9 | 1.4 | 15 | elektrisch betätigt | 100 | Steckerstifte / Pins | Gefilterte (5 µm), geölte oder ungeölte Luft | 4.2 | 24 | Flansch | Feder | IP65 | -10 ... +50 | Sitzventil | Sockel: Pocan, Dichtungen: NBR | direktgesteuert | 196010 | |
|
Proportionalventil Typ 68P | 68.038.60P | 2/2-Wege NC | 0 - 4.0 | 2.1 | 1.75 | 15 | elektrisch betätigt | 100 | Steckerstifte / Pins | Gefilterte (5 µm), geölte oder ungeölte Luft | 5.2 | 24 | Flansch | Feder | IP65 | -10 ... +50 | Sitzventil | Sockel: Pocan, Dichtungen: NBR | direktgesteuert | 197830 | |
|
Proportionalventil Typ 68P | 68.038.80P | 2/2-Wege NC | 0 - 3 | 2.5 | 2, 4 | 15 | elektrisch betätigt | 100 | Steckerstifte / Pins | Gefilterte (5 µm), geölte oder ungeölte Luft | 5.2 | 24 | Flansch | Feder | IP65 | -10 ... +50 | Sitzventil | Sockel: Pocan, Dichtungen: NBR | direktgesteuert | 197833 | |
|

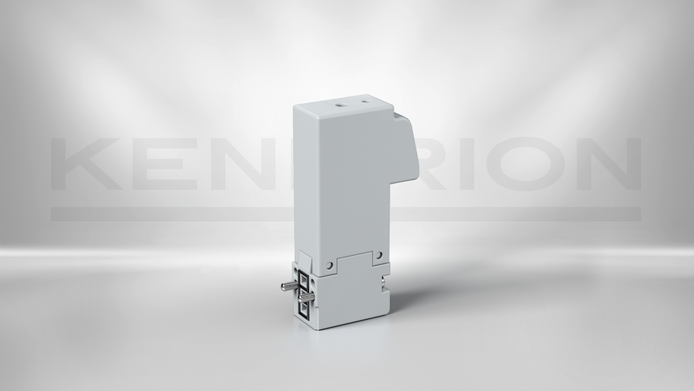

Proportionalventil Typ 63P | 63.028.10P | 2/2-Wege NC | 0 - 8 | 0.5 | 0.11 | 10 | elektrisch betätigt | 100 | Stecker | Gefilterte (5 µm), geölte oder ungeölte Luft | 3.2 | 24 | Flansch | Feder | IP65 | -10 ... +50 | Sitzventil | Sockel: Pocan, Dichtungen: NBR | direktgesteuert | - | |
|
Proportionalventil Typ 63P | 63.028.20P | 2/2-Wege NC | 0 - 5 | 0.7 | 0.23 | 10 | elektrisch betätigt | 100 | Stecker | Gefilterte (5 µm), geölte oder ungeölte Luft | 3.2 | 24 | Flansch | Feder | IP65 | -10 ... +50 | Sitzventil | Sockel: Pocan, Dichtungen: NBR | direktgesteuert | 196190 | |
|
Proportionalventil Typ 63P | 63.028.30P | 2/2-Wege NC | 0 - 3 | 0.9 | 0.33 | 10 | elektrisch betätigt | 100 | Stecker | Gefilterte (5 µm), geölte oder ungeölte Luft | 3.2 | 24 | Flansch | Feder | IP65 | -10 ... +50 | Sitzventil | Sockel: Pocan, Dichtungen: NBR | direktgesteuert | 183126 | |
|
|

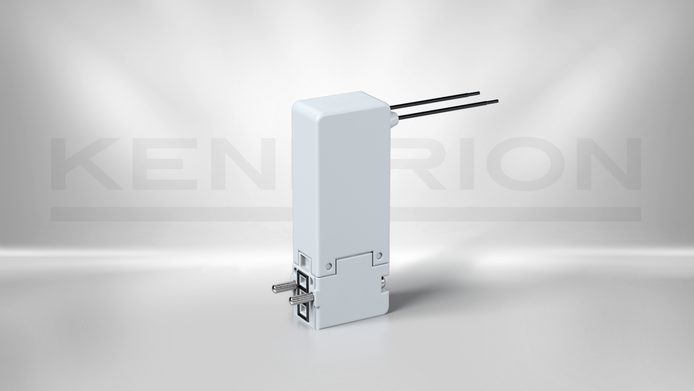

Proportionalventil Typ 63P | 63.058.10P | 2/2-Wege NC | 0 - 8 | 0.5 | 0.11 | 10 | elektrisch betätigt | 100 | Litze | Gefilterte (5 µm), geölte oder ungeölte Luft | 3.2 | 24 | Flansch | Feder | IP65 | -10 ... +50 | Sitzventil | Sockel: Pocan, Dichtungen: NBR | direktgesteuert | - | |
|
Proportionalventil Typ 63P | 63.058.20P | 2/2-Wege NC | 0 - 5 | 0.7 | 0.23 | 10 | elektrisch betätigt | 100 | Litze | Gefilterte (5 µm), geölte oder ungeölte Luft | 3.2 | 24 | Flansch | Feder | IP65 | -10 ... +50 | Sitzventil | Sockel: Pocan, Dichtungen: NBR | direktgesteuert | - | |
|
Proportionalventil Typ 63P | 63.058.30P | 2/2-Wege NC | 0 - 3 | 0.9 | 0.33 | 10 | elektrisch betätigt | 100 | Litze | Gefilterte (5 µm), geölte oder ungeölte Luft | 3.2 | 24 | Flansch | Feder | IP65 | -10 ... +50 | Sitzventil | Sockel: Pocan, Dichtungen: NBR | direktgesteuert | - |
