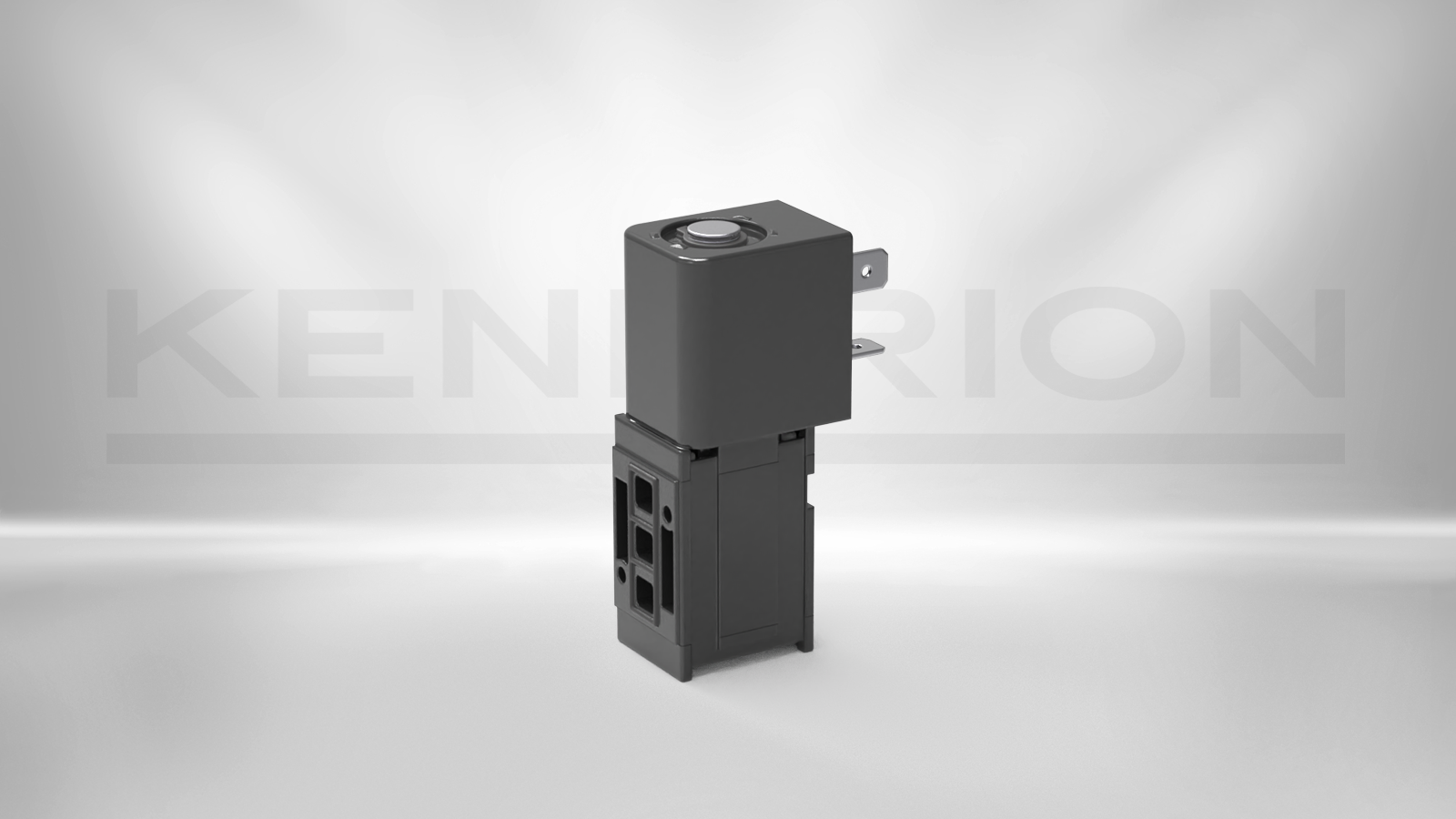

Mediengetrenntes Magnetventil Typ 97
97.100.00.00
Die mediengetrennten Magnetventile sind mit ihrer chemischen Beständigkeit, kompakten Bauweise und großen Durchflüssen für viele Anwendungen geeignet. Auf Anfrage können andere Dichtungswerkstoffe wie EPDM oder FKM eingesetzt werden. Auch Parameter wie der elektrische Anschluss oder der Druckbereich sind anpassbar.
Technische Details
| Beschreibung | Wert |
|---|---|
| Funktion | 3/2 Wege NC |
| Druckbereich | -0.9 - 3.5 bar |
| Nennweite | 3.5 mm |
| Pneumatischer Anschlussart | Flansch |
| Kv-Wert | 3.5 l/min |
| Baubreite | 22 mm |
| Betätigungsart | elektrisch betätigt |
| Einschaltdauer | 100 % ED |
| Elektrische Anschlussart | Flachsteckhülsen 6.3 x 0.8, Industrienorm passend für Gerätesteckdose Bauform B nach EN 60529 (nicht im Lieferumfang enthalten) oder Litzen |
| Medium | Luft, Wasser |
| Nennleistung | 4.6 W |
| Nennspannung | 24 V DC |
| Nennstrom | 250 mA |
| Rückstellung | Rückstellfeder (eigensicher) |
| Schutzart | IP65 (mit Gerätesteckdosen und belegten pneumatischen Anschlüssen oder Litzen) |
| Umgebungstemperatur | 0 … + 55 °C |
| Ventiltyp | Sitzventil |
| Werkstoffe | Gehäuse: PPSU, Dichtungen: wahlweise EPDM, NBR oder FKM |
| Wirkungsweise | direktgesteuert |
