Mediengetrennte Magnetventile
Magnetventile mit Medientrennung für verschiedenste Medien

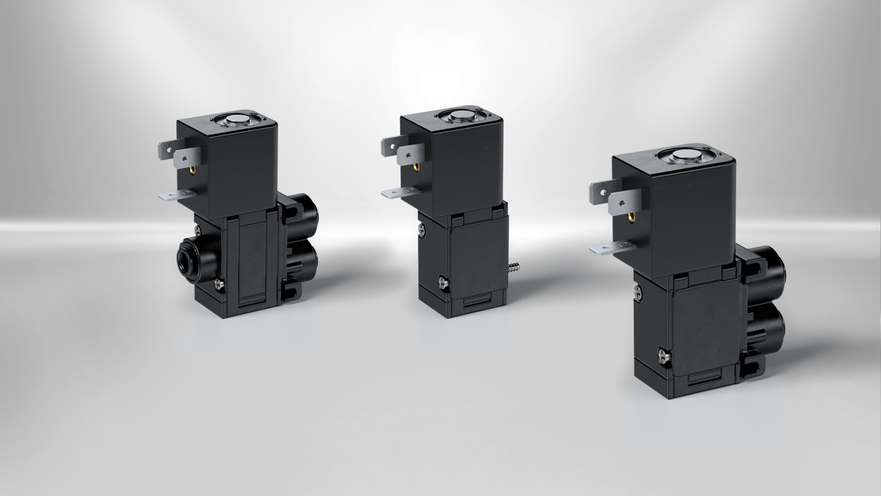

Mediengetrennte Magnetventile von Kendrion ermöglichen durch eine hermetische Trennmembran zwischen medienberührtem Sockel und Ankersystem das Handling von aggressiven und sensiblen Medien. Es ist flexibel einsetzbar und für Medien wie Säuren, Laugen oder spezielle Tinten in der Druckindustrie ausgelegt. Das mediengetrennte Magnetventil zeichnet sich durch hohe Durchflussraten mit einer geringen Leistungsaufnahme aus. Die Nennweite beträgt 3,5 mm, sodass auch bei hohem Druck bis zu 8 bar hohe Durchflüsse erzielt werden können. Das Magnetventil ist als 3/2- und 2/2-Wegeventil in NO oder NC Variante verfügbar. Auf Anfrage sind kundenspezifische Anpassungen möglich.
Die mediengetrennten Magnetventile von Kendrion waren ehemals unter dem Namen Kuhnke bekannt.
Produkte
(11)
|
Titel
|
Typ
|
Funktion
|
Druckbereich (bar)
|
Nennweite (mm)
|
Pneumatischer Anschlussart
|
Kv-Wert (l/min)
|
Baubreite (mm)
|
Betätigungsart
|
Einschaltdauer (% ED)
|
Elektrische Anschlussart
|
Medium
|
Nennleistung (W)
|
Nennspannung (V DC)
|
Nennstrom (mA)
|
Rückstellung
|
Schutzart
|
Umgebungstemperatur (°C)
|
Ventiltyp
|
Werkstoffe
|
Wirkungsweise
|
Identnummer
|
Details | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Mediengetrenntes Magnetventil Typ 97 | 97.210.24.20 | 3/2 Wege NO | -0.9 - 3.5 | 3.5 | Push-In für 6 mm Schlauch | 3.5 | 22 | elektrisch betätigt | 100 | Litze | Luft, Wasser | 6.0 | 24 | 250 | Rückstellfeder (eigensicher) | IP65 (mit Gerätesteckdosen und belegten pneumatischen Anschlüssen oder Litzen) | 0 … + 55 | Sitzventil | Gehäuse: PPSU, Dichtungen: wahlweise EPDM, NBR oder FKM | direktgesteuert | 189728 | |
|
Mediengetrenntes Magnetventil Typ 97 | 97.200.20.21 | 3/2 Wege NC | -0.9 - 3.5 | 3.5 | Push-in für 6 mm Schlauch und Flansch | 3.5 | 22 | elektrisch betätigt | 100 | Litze | Luft, Wasser | 6.0 | 24 | 250 | Rückstellfeder (eigensicher) | IP65 (mit Gerätesteckdosen und belegten pneumatischen Anschlüssen oder Litzen) | 0 … + 55 | Sitzventil | Gehäuse: PPSU, Dichtungen: wahlweise EPDM, NBR oder FKM | direktgesteuert | 194212 | |
|
Mediengetrenntes Magnetventil | 31100001 | 2/2 Wege NC | 0 - 8.0 | 5.0 | 1/4" Push-in | - | 32 | elektrisch betätigt | 25 | Litze mit Stecker | Wasser, Sirupkonzentrate und gefilterte (5 µm), geölte und ungeölte Luft | 18.0 | 24 | 750 | Rückstellfeder (eigensicher) | IP00 | 0 … + 55 | Sitzventil | Gehäuse: PA, Dichtungen: EPDM | direktgesteuert | 31100001 | |
|
Mediengetrenntes Magnetventil Typ 97 | 97.100.00.00 | 3/2 Wege NC | -0.9 - 3.5 | 3.5 | Flansch | 3.5 | 22 | elektrisch betätigt | 100 | Flachsteckhülsen 6.3 x 0.8, Industrienorm passend für Gerätesteckdose Bauform B nach EN 60529 (nicht im Lieferumfang enthalten) oder Litzen | Luft, Wasser | 4.6 | 24 | 250 | Rückstellfeder (eigensicher) | IP65 (mit Gerätesteckdosen und belegten pneumatischen Anschlüssen oder Litzen) | 0 … + 55 | Sitzventil | Gehäuse: PPSU, Dichtungen: wahlweise EPDM, NBR oder FKM | direktgesteuert | - | |
|
Mediengetrenntes Magnetventil Typ 97 | 97.100.24.00 | 3/2 Wege NC | -0.9 - 3.5 | 3.5 | Push-In für 6 mm Schlauch | 3.5 | 22 | elektrisch betätigt | 100 | Flachsteckhülsen 6.3 x 0.8, Industrienorm passend für Gerätesteckdose Bauform B nach EN 60529 (nicht im Lieferumfang enthalten) oder Litzen | Luft, Wasser | 4.6 | 24 | 250 | Rückstellfeder (eigensicher) | IP65 (mit Gerätesteckdosen und belegten pneumatischen Anschlüssen oder Litzen) | 0 … + 55 | Sitzventil | Gehäuse: PPSU, Dichtungen: wahlweise EPDM, NBR oder FKM | direktgesteuert | - | |
|
Mediengetrenntes Magnetventil Typ 97 | 97.110.00.00 | 3/2 Wege NO | -0.9 - 3.5 | 3.5 | Flansch | 3.5 | 22 | elektrisch betätigt | 100 | Flachsteckhülsen 6.3 x 0.8, Industrienorm passend für Gerätesteckdose Bauform B nach EN 60529 (nicht im Lieferumfang enthalten) oder Litzen | Luft, Wasser | 4.6 | 24 | 250 | Rückstellfeder (eigensicher) | IP65 (mit Gerätesteckdosen und belegten pneumatischen Anschlüssen oder Litzen) | 0 … + 55 | Sitzventil | Gehäuse: PPSU, Dichtungen: wahlweise EPDM, NBR oder FKM | direktgesteuert | - | |
|
Mediengetrenntes Magnetventil Typ 97 | 97.110.24.00 | 3/2 Wege NO | -0.9 - 3.5 | 3.5 | Push-In für 6 mm Schlauch | 3.5 | 22 | elektrisch betätigt | 100 | Flachsteckhülsen 6.3 x 0.8, Industrienorm passend für Gerätesteckdose Bauform B nach EN 60529 (nicht im Lieferumfang enthalten) oder Litzen | Luft, Wasser | 4.6 | 24 | 250 | Rückstellfeder (eigensicher) | IP65 (mit Gerätesteckdosen und belegten pneumatischen Anschlüssen oder Litzen) | 0 … + 55 | Sitzventil | Gehäuse: PPSU, Dichtungen: wahlweise EPDM, NBR oder FKM | direktgesteuert | - | |
|
Mediengetrenntes Magnetventil Typ 97 | 97.120.00.00 | 2/2 Wege NC | -0.9 - 3.5 | 3.5 | Flansch | 3.5 | 22 | elektrisch betätigt | 100 | Flachsteckhülsen 6.3 x 0.8, Industrienorm passend für Gerätesteckdose Bauform B nach EN 60529 (nicht im Lieferumfang enthalten) oder Litzen | Luft, Wasser | 4.6 | 24 | 250 | Rückstellfeder (eigensicher) | IP65 (mit Gerätesteckdosen und belegten pneumatischen Anschlüssen oder Litzen) | 0 … + 55 | Sitzventil | Gehäuse: PPSU, Dichtungen: wahlweise EPDM, NBR oder FKM | direktgesteuert | - | |
|
Mediengetrenntes Magnetventil Typ 97 | 97.120.04.00 | 2/2 Wege NC | -0.9 - 3.5 | 3.5 | Push-In für 6 mm Schlauch | 3.5 | 22 | elektrisch betätigt | 100 | Flachsteckhülsen 6.3 x 0.8, Industrienorm passend für Gerätesteckdose Bauform B nach EN 60529 (nicht im Lieferumfang enthalten) oder Litzen | Luft, Wasser | 4.6 | 24 | 250 | Rückstellfeder (eigensicher) | IP65 (mit Gerätesteckdosen und belegten pneumatischen Anschlüssen oder Litzen) | 0 … + 55 | Sitzventil | Gehäuse: PPSU, Dichtungen: wahlweise EPDM, NBR oder FKM | direktgesteuert | - | |
|
Mediengetrenntes Magnetventil Typ 97 | 97.130.00.00 | 2/2 Wege NO | -0.9 - 3.5 | 3.5 | Flansch | 3.5 | 22 | elektrisch betätigt | 100 | Flachsteckhülsen 6.3 x 0.8, Industrienorm passend für Gerätesteckdose Bauform B nach EN 60529 (nicht im Lieferumfang enthalten) oder Litzen | Luft, Wasser | 4.6 | 24 | 250 | Rückstellfeder (eigensicher) | IP65 (mit Gerätesteckdosen und belegten pneumatischen Anschlüssen oder Litzen) | 0 … + 55 | Sitzventil | Gehäuse: PPSU, Dichtungen: wahlweise EPDM, NBR oder FKM | direktgesteuert | - | |
|
Mediengetrenntes Magnetventil Typ 97 | 97.130.04.00 | 2/2 Wege NO | -0.9 - 3.5 | 3.5 | Push-In für 6 mm Schlauch | 3.5 | 22 | elektrisch betätigt | 100 | Flachsteckhülsen 6.3 x 0.8, Industrienorm passend für Gerätesteckdose Bauform B nach EN 60529 (nicht im Lieferumfang enthalten) oder Litzen | Luft, Wasser | 4.6 | 24 | 250 | Rückstellfeder (eigensicher) | IP65 (mit Gerätesteckdosen und belegten pneumatischen Anschlüssen oder Litzen) | 0 … + 55 | Sitzventil | Gehäuse: PPSU, Dichtungen: wahlweise EPDM, NBR oder FKM | direktgesteuert | - |
