Optische Shutter
Zuverlässige optische Shutter zur Licht-und Laserblockierung

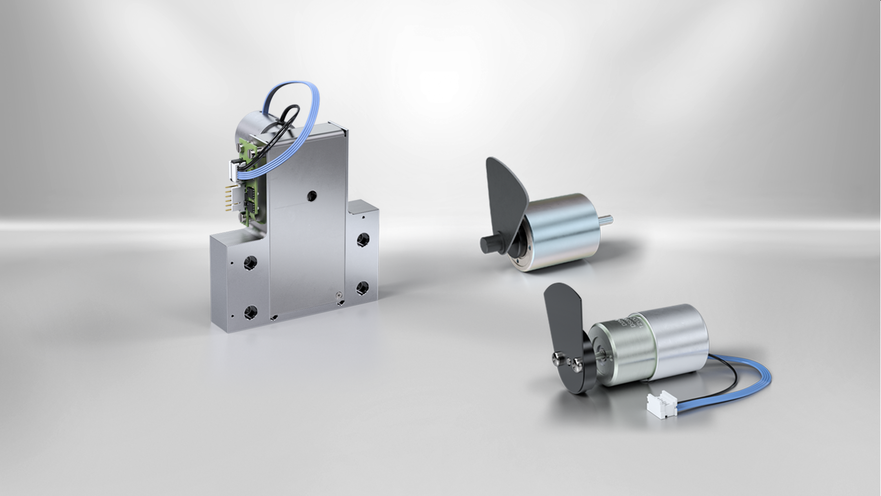

Kendrion bietet auf Basis von Drehmagneten verschiedene optische Blenden für die Licht- und Laserblockierung. Die Lasershutter überzeugen durch eine kurze Schließzeit und eine lange Lebensdauer von mehr als 10 Millionen Schaltzyklen. Durch die kompakte Bauform und ein geringes Gewicht benötigen sie nur eine geringe Antriebsleistung. Bei Bedarf können die Shutter mit einem Sensor zur Positionserkennung ausgestattet und in unterschiedlichen Formen und Materialien gefertigt werden. Die Drehmagnete mit Verschlussblende finden in verschiedenen Anwendungen der Luftfahrt, Medizintechnik und Analytik Anwendung.
Kundenspezifische Anpassungen sind auf Anfrage möglich.
Produkte
(4)
|
Titel
|
Typ
|
Drehwinkel
|
Rückstellung
|
Endlagenerkennung
|
Gehäusetyp
|
Nennspannung (V)
|
Einschaltdauer (%)
|
Leistungsaufnahme (W)
|
Thermische Klasse
|
Anschluss
|
Abmessungen
|
Betriebstemperatur
|
Schaltzeit (ms)
|
Schaltfrequenz (Hz)
|
Lebensdauer
|
Details | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|

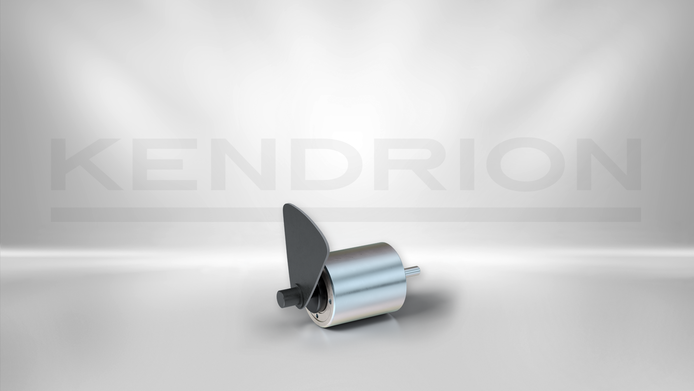

Miniatur Optischer Shutter D1 | D16 Shutter | 65° | Federrückstellung | Nein | rund | 12 | 100 | 2, 4 | B (130 °C) | Litze 20 cm | Durchmesser 15 / Länge 20 mm | -5° - 35°C | 20 | max. 5 | 2, 5 | |
|

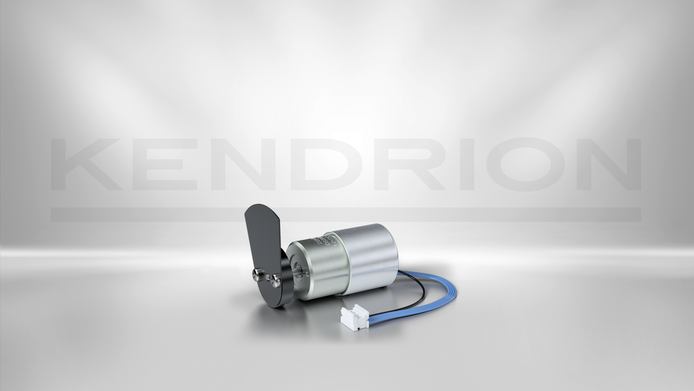

Hochleistungs-Shutter D23 | D23 Shutter | 30° | Federrückstellung | Ja (DS20053) / Nein (DS20054) | rund | 24 | 100 | 3, 8 | B (130 °C) | Litze 20 cm | Durchmesser 27, 6 / Länge 42 mm | -5° - 35°C | ≤ 15 | max. 5 | 10 | |
|

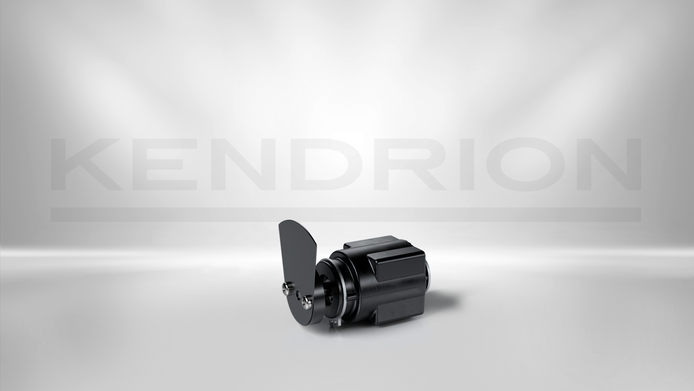

Bistabiler Optischer Shutter CDR | CDR 030 Shutter | 60° / 90° | bistabil | Ja / optional | rechteckig | 12 und 24 | 15% ED | 30 | B (130 °C) | Litze 20 cm | 30x30x57, 7mm | -5° - 35°C | ≤ 20 | max. 30 | 20 | |
|

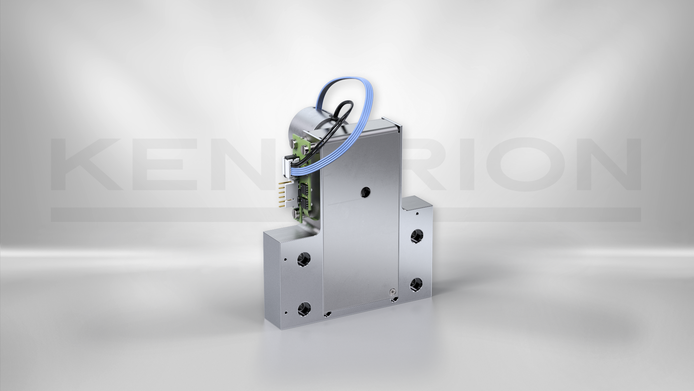

Komplexe Optische Shutter DS200X8 | DS200X8 Lasershutter | 30° | Federrückstellung | Ja | definiertes Gehäuse | 12V DC / 24V DC optional | 100% | 4 | B (130 °C) | Litze 20 cm | 100 x 60 x 100 mm | -5° - 35°C | 15 ms | max. 5 Hz | 10 |
