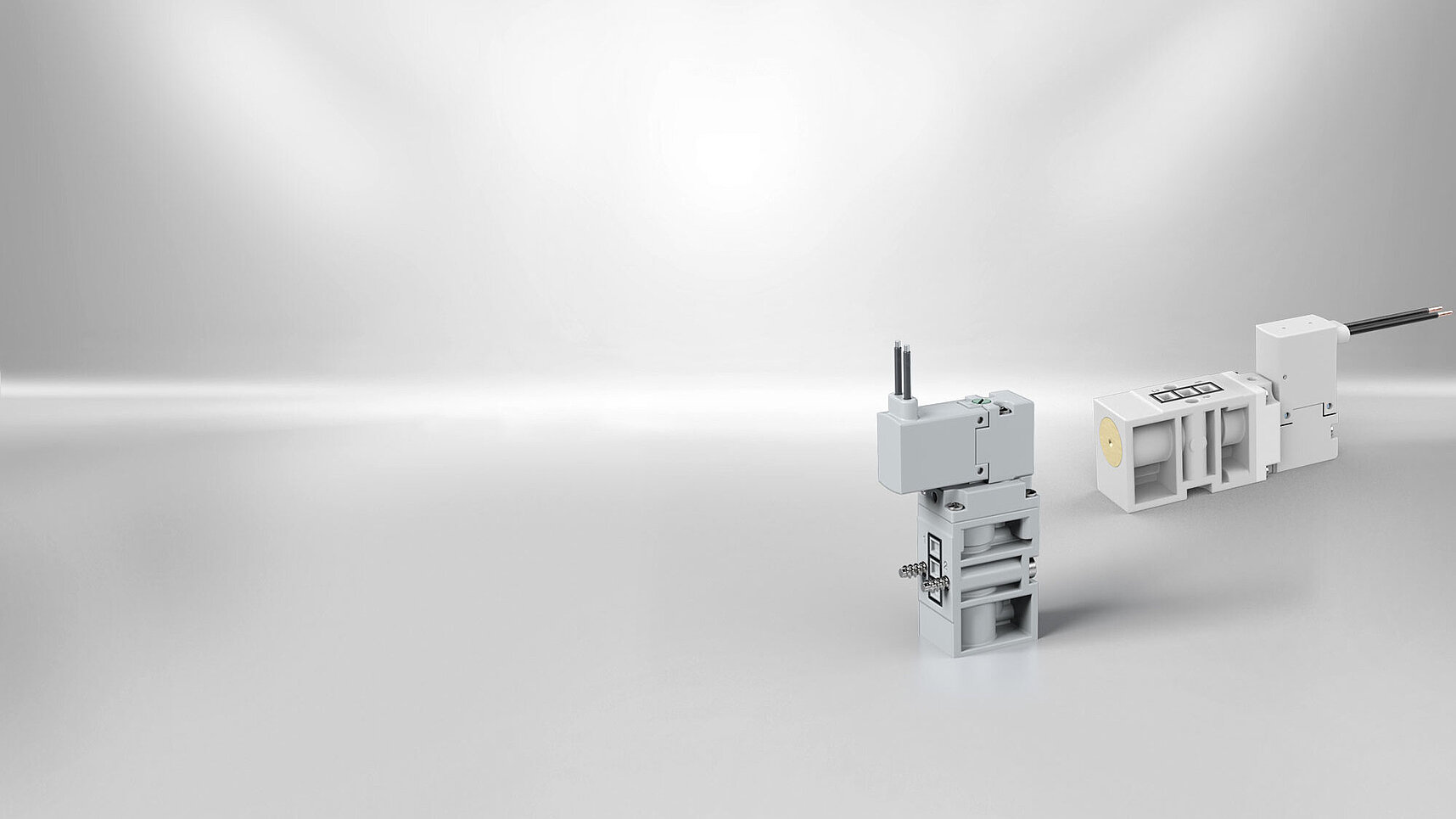

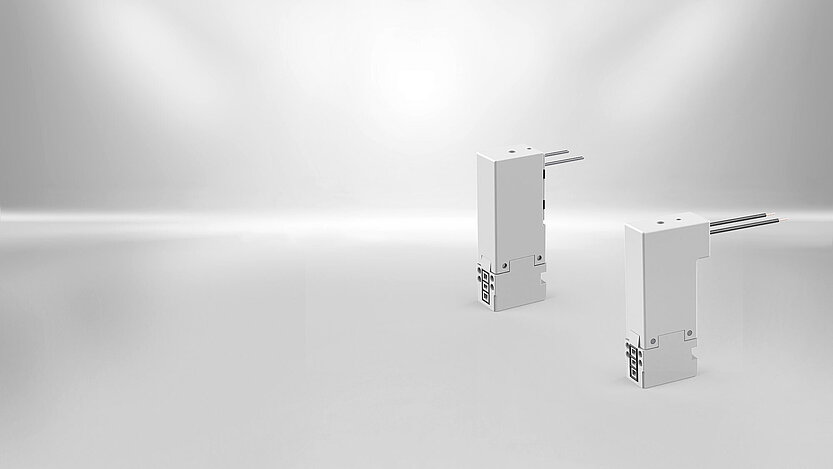

Vorgesteuerte Magnetventile
Für große Durchflüsse - kostengünstig und vielfältig einsetzbar
Vorgesteuerte Magnetventile kommen überall dort zum Einsatz, wo große Durchflüsse mit geringer elektrischer Leistung geschaltet werden müssen. Neben einer Auswahl von Standard-Typen sind auf Anfrage auch kundenspezifische Ausführungen lieferbar. Das Einsatzspektrum dieser Ventile reicht bis hin zur komplexen Ansteuerung von Prozessventilen in der flüssigkeitsverarbeitenden Industrie.
Mit nur 1 W Leistungsaufnahme schalten die vorgesteuerten Magnetventile der Baureihe 63.1 V Durchflüsse von über 270 l/min (Luft). Möglich wird dies durch ein direktgesteuertes Magnetventil, das mittels anliegendem Vorsteuerdruck von ca. 2 bar über einen Luftbypass das darunterliegende Hauptsteuerventil umschaltet. Der anwendungsseitig bereitgestellte Nenndruck für das Komplettventil kann dabei bis zu 8 bar betragen.
Das sichere Umschalten und die zuverlässige Funktion über die gesamte Lebensdauer sind durch das erprobte Konstruktionsprinzip und die jahrelange Produktionserfahrung gegeben. Eine Prüfung auf Funktion und Dichtheit erfolgt für alle Ausführungen.
Als Standard-Ausführungen für diese oft auch „Pilotventile“ genannten Ventile stehen neben den Funktionen 3/2-Wege NC (normally closed) und NO (normally open) verschiedene elektrische Anschlussmöglichkeiten wie Pin, Litze oder Stecker sowie Spannungsvarianten in 24 V DC und 12 V DC zur Auswahl. Der pneumatische Anschluss erfolgt über eine Flanschverbindung.
Eine Nothandbetätigung mittels Drehknopf oder als „Paddel“ für die erleichterte Inbetriebnahme gehört ebenfalls zum Standard der Baureihe 63.1 V.
Bewährte Dichtungs- und Gehäusewerkstoffe gestatten einen Betrieb in den verschiedensten industriellen Produktionsumgebungen. Zudem sind die genannten technischen Daten auf Anfrage kunden- und anwendungsspezifisch modifizierbar.
Allgemeine technische Informationen
| Parameter | Wert |
|---|---|
| Nennspannung | Standard 24 V DC und 12 V DC; andere auf Anfrage |
| Druckbereich | 2 - 8 bar |
| Nennweite | 2,6 mm |
| Durchfluss | ≥ 270 l/min bei 6 gegen 0 bar |
| Kv-Wert | 3,2 l/min |
| Funktionen | 3/2-Wege in NC/NO |
| Schutzklasse | IP 51 |
| Pneumatischer Anschluss | Flansch |
| Umgebungstemperatur | -20 °C bis +60 °C |
| Leistungsaufnahme | 1 W |
| Einschaltdauer | ED = 100% |
| Elektrische Anschlussmöglichkeiten | Litze / Stecker |
| Materialien | Dichtungen: NBR (Standard); Gehäuse: PBT (Standard); andere auf Anfrage |
| Medium | Gefilterte (5 µm), geölte oder gefilterte nicht geölte Druckluft oder andere gasförmige Medien mit zulässiger Viskosität nach ISO-VG 10; andere auf Anfrage |
Aufgrund der herausragenden technischen und kommerziellen Eigenschaften hat sich das vorgesteuerte Magnetventil 63.1 V bereits fest im Bereich der Ansteuerung von Ventilen für die hygienische Flüssigkeitsverarbeitung etabliert. Als Bestandteil des Steuerkopfes werden mit der Baureihe 63.1 V verschiedenste Einsitzventile und Doppelsitzventile in festverrohrten Prozessanlagen mittels Druckluft angetrieben.
Die zuverlässigen vorgesteuerten Magnetventile der Baureihe 63.1 V kommen aufgrund ihrer Vorzüge u. a. im automatisierten Betrieb von Brauereien, Molkereien oder anderen Getränke- und Lebensmittel verarbeitenden Betrieben zum Einsatz.
Das volle Potential der vorgesteuerten Magnetventile entfaltet sich auch in vielfältigen weiteren Bereichen, bei denen große Luftbedarfe geschaltet werden müssen, um verschiedenste pneumatische Antriebe wie Zylinder oder Drehantriebe anzusteuern. Hier bietet die Baureihe 63.1 V mit ihrer Kompaktheit und geringen Leistungsaufnahme optimale Einsatzmöglichkeiten.
