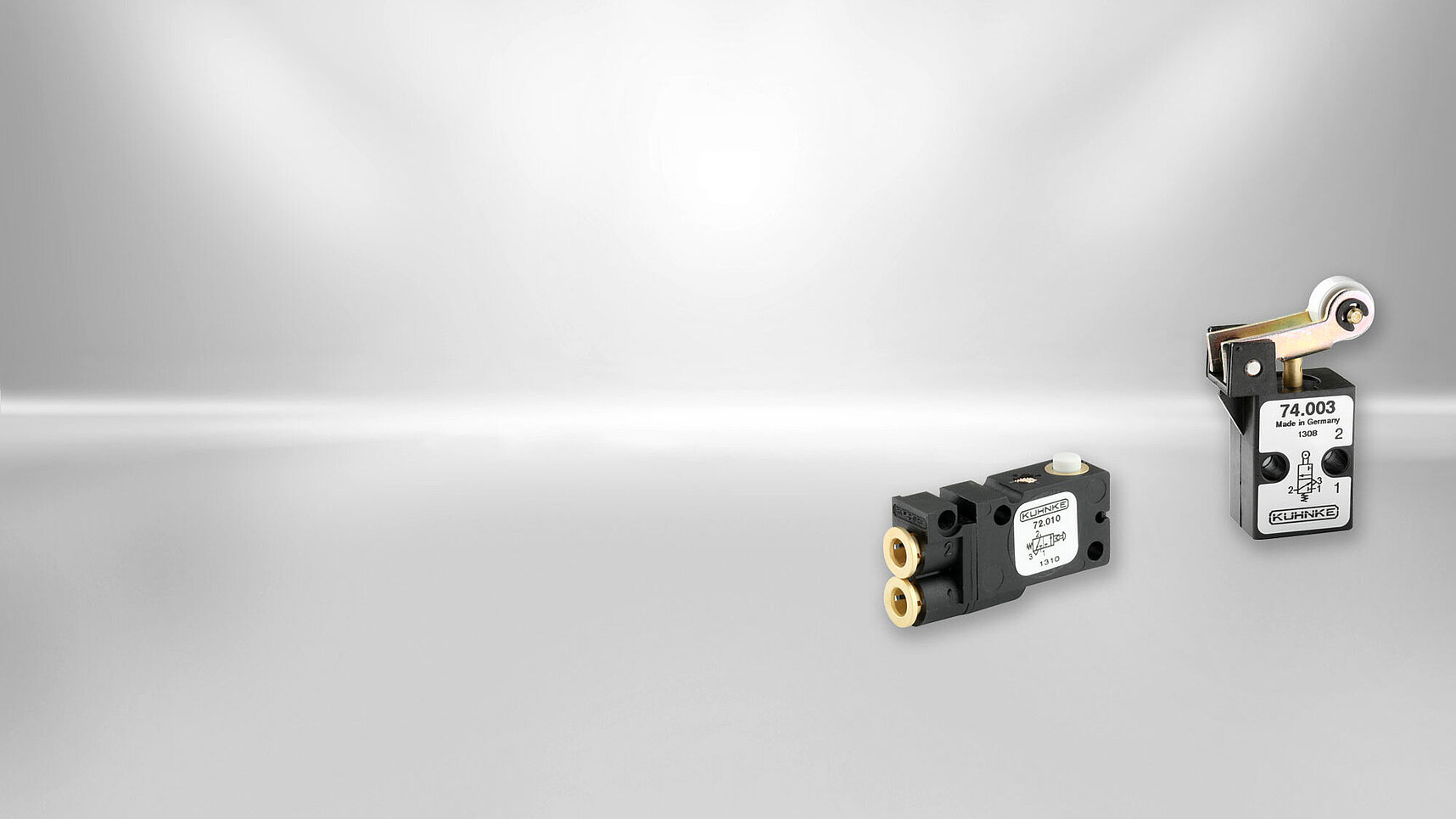

Manuell, mechanisch & pneumatisch betätigte Ventile

Ob mechanisch, pneumatisch oder manuell betätigt, die Kendrion Ventile wurden speziell für den Einsatz unter engsten Platzverhältnissen bei hohem Durchfluss entwickelt.

Die Ventile der Baureihen 46 (pneumatisch betätigt) und 74 (mechanisch betätigt) sind überschneidungsfrei und können bei einem Nenndruck von 0 bis 12 bar eingesetzt werden. Das pneumatisch betätigte Ventil der Baureihe 46 arbeitet unabhängig vom Versorgungsdruck und kann mit unterschiedlichen Vorsteuerdrücken betätigt werden.



Darüber hinaus bieten sich mechanisch betätigte Ventile der 74er und 72er Baureihe aufgrund diverser Betätigungsmöglichkeiten wie Stößel, Knopf, Hebel, Kugel, Tastrolle mit/ohne Leerrücklauf für Tastenaufsätze, sowie aufgrund geringer Betätigungskräfte für die verschiedensten Anwendungsfälle an. So ist beispielsweise das Mini-Tastventil der Baureihe 72 ein speziell als kleines pneumatisches Signalglied entwickeltes Ventil, das bei großer Leistung den Abmessungen eines handelsüblichen elektrischen Mikroschalters entspricht.

Vorteile im Überblick

  • Geringer Platzbedarf
  • Hohe Durchflüsse
  • Flexible Betätigungsmöglichkeiten wie Taster, Raster, Kipphebel, usw.

Allgemeine technische Informationen

Parameter Wert
Druckbereich, mechanisch/manuell 0 - 8 bar (0 - 12 bar)
Druckbereich, pneumatisch 1,5 - 8 bar vorgesteuert / 0 – 12 bar direktgesteuert
Nennweite 2 mm
Funktionen, mechanisch/manuell 2/2-Wege und 3/2-Wege in NC (NO)
Funktionen, pneumatisch 3/2-Wege in NC/NO
Umgebungstemperatur -10 °C bis +60 °C
Pneumatischer Anschluss M5 / Schlauch 4 x 1 bzw. 4 x 0,65 (Baureihe 72)
Medium Gefilterte (5 µm), geölte oder gefilterte nicht geölte Druckluft oder andere gasförmige Medien mit zulässiger Viskosität nach ISO-VG 10; andere auf Anfrage

Downloads

Betriebsanleitungen
Chemische Beständigkeit von Kunststoffen | Kendrion Ventile
pdf - 987 KB
