Bistabiler Verriegel-ungsmagnet
Der bistabile Verriegelungsmagnet LLB - Klein, aber mit großen Funktionen

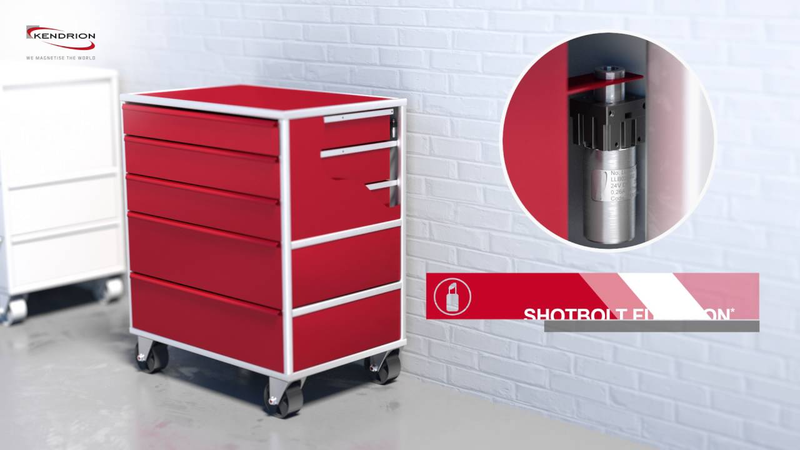

Der kompakte bistabile Verriegelungsmagnet LLB bietet neben hoher Sicherheit und Qualität viele weiter Vorteile. Für mobile Anwendungen wie zum Beispiel die Verrieglung von Werkzeugkästen oder Krankenhausbeistelltischen kann der Magnet mit Batterie betrieben werden. Aufgrund seines energiesparenden Funktionsprinzip - für die Verriegelung wird lediglich ein kurzer Stromimplus benötigt wird - können mit einer Batterie mindestens 50.000 Schaltungen erreicht werden.
Zur Endlagen-Detektion kann der LBB mit einem Hall-Sensor ausgestattet werden. Die Funktionalität des bistabilen Schlosses kann somit sicher überwacht werden. Ebenso kann optional eine manuelle Notentriegelung sichergestellt werden.
Energiesparendes Design
Die bistabile Verriegelungseinheit basiert auf einem Hubmagneten, der sowohl über ein Netzteil als auch über eine Batterie betrieben werden kann. Der Riegelbolzen wird mit Hilfe einer Rückstellfeder im offenen Zustand gehalten. Bei Stromzufuhr löst der Magnet aus und der Bolzen wird ausgefahren. Durch die Kraft eines Permanentmagneten wird der Riegelbolzen stromlos im geschlossenen Zustand gehalten. Damit kann mit dem Magneten je nach Ausführung bis zu 95% Energie eingespart werden.Der Bolzen hält dennoch zuverlässig Querkräfte von 1.000N stand.
Technische Daten
| Größe | Wert |
|---|---|
| Elektrischer Anschluss |
24 V DC Optional: Lithium-Ionen-Batterie 6 AM6 9V/1200mA |
| Einschaltdauer | 25% |
| Hub | 7 mm |
| Permanentmagnetische Kraft | 30 N |
| Querkräfte |
1.000 N bei stirnseitiger Befestigung 500 N bei seitlicher Befestigung |
| Schutzart: Anschluss/Gerät | IP30/IP00 |
| Befestigung | Seitlich oder stirnseitig über Gewindebohrungen |
| Durchmesser des Riegelbolzens | 15 mm |
