Elektromechanische Drehverriegelung
Elektromechanische Drehverriegelung für Schwenktüren im Maschinen-, Anlagen- und Gerätebau
Einbaufertig, sicher und kompakt
Industrielle Anwendungen benötigen professionelle Verriegelungssysteme, die eine hohe Sicherheit für den Anwender und die Funktionalität bieten. Kendrion ist mit einem breiten Portfolio an elektromechanischen Schlössern Spezialist auf dem Gebiet der Verschlusstechnik.
Unsere neue, einbaufertige elektromechanische Drehverriegelung ist speziell auf die Kompressionsverriegelung ausgelegt. So können Anwendungen in denen Feuchtigkeit, Temperaturen oder Gase behandelt werden, sicher abgedichtet und verriegelt werden.

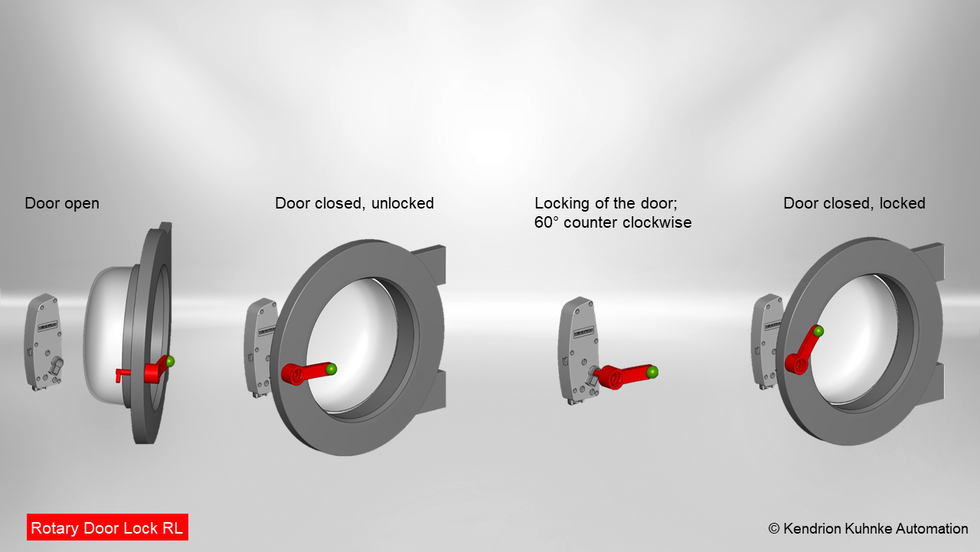

Die elektromechanische Drehverriegelung basiert auf einem bistabilen Umkehrhubmagneten, der auch bei hohen Umgebungstemperaturen für eine sichere Verriegelung sorgt. Der Einbau des flachen und robusten Schlosses erfolgt vertikal auf der linken Türseite. Die Drehverriegelung verfügt über zwei Mikroschalter, mit deren Hilfe die Positionen "Tür geschlossen" und "Tür verriegelt" überprüft werden. Außerdem wurde ein Notöffnungsmechanismus realisiert.
| Technische Daten | |
|---|---|
| Betriebsspannung | 24 V DC & 12 V DC (andere Spannungen auf Anfrage) |
| Einschaltdauer | 15% |
| Nennleistung | 24 W (kurze Impulse min. 100 ms and max. 2 s) |
| Abmessung (Breite x Länge x Tiefe) | Breite 70 mm, Länge 174 mm und Tiefe 30 mm |
| Dichtungskompressionsweg | 4 mm |
| Drehwinkel | 60° |
| Montage | Installation auf der linken Seite, Scharnier rechts |
| Dichtungskompression | Bis zu 400 N |
| Sensoren | 2 bis 3 Mikroschalter zur Erkennung “Tür geschlossen” und “Tür verriegelt” |
| Umgebungstemperatur | 5 – 80° C |
| Lebenserwartung | 30.000 Zyklen |
| Vibrations-Resistenz | Bis zu 14 g in allen Achsen |
| Elektrische Verbindung | Lumberg: 3545-1 08 K00 M13S01 |
| Zertifikat | RoHS und UL-gelistete Materialien |
