Permanent-Elektrohaftmagnete

Permanent-Elektrohaftmagnete der Industrial Line von Kendrion bestehen aus einem Permanentmagneten welcher zusammen mit einer Erregerspule in ein Magnetgehäuse eingebaut ist. Der im unbestromten Zustand offene magnetische Kreis ermöglicht ein stromloses und sicheres Halten von magnetischen Werkstücken. Beim Einschalten der gleichspannungserregten Spule wird das permanentmagnetische Feld an der Haftfläche neutralisiert und das zu haltende Werkstück kann abgenommen werden. Diese Magnetsysteme sind sehr energieeffizient da nur zum Lösen der Werkstücke der Elektromagnet kurzzeitig bestromt wird. Sie werden vorzugsweise dort eingesetzt, wo lange Haltezeiten ohne Energieverbrauch bestehen und eine Last bei Stromausfall zuverlässig und sicher gehalten werden soll.

Kendrion bietet dabei folgende Standard-Ausführungen an:

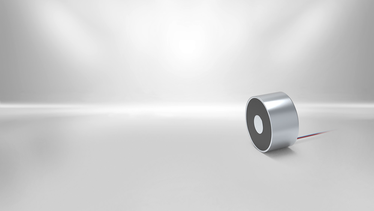

Baureihe 01 320: Permanent-Elektrohaftmagnet in runder Bauform von 20-150mm Durchmesser

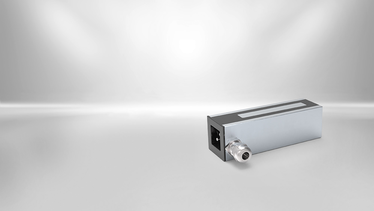

Baureihe 01 310: Permanent-Elektrohaftstäbe in rechteckiger Bauform in den Längen 150 und 200mm

Baureihe PEM: Permanent-Elektrohaftmagnete in runder Bauform von12 - 25 mm Durchmesser. Als Befestigung steht hier eine rückseitige Gewindestange zur Verfügung.

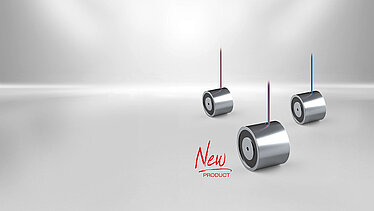

GTN-Serie – Jetzt noch leistungsstärker: Die neue Generation unserer Permanent-Elektrohaftmagnete überzeugt durch eine optimierte Konstruktion, die maximale stromlose Haltekraft auf kleinstem Bauraum ermöglicht. Die runden Magnete der GTN-Serie sind nach IP65 geschützt und damit bestens für anspruchsvolle Einsatzbedingungen geeignet. In den Standardgrößen 25, 35 und 50 mm Durchmesser erreichen sie beeindruckende Haltekräfte von 120, 300 bzw. 700 N bei einer Einschaltdauer von 40%.

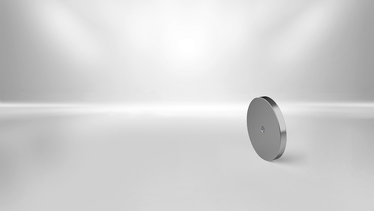

Die maximal möglichen Haftkräfte entwickeln die Magnete bei direkter und kompletter Auflage der Ankerplatte. Die Haftkräfte reichen dabei von 8-3500 N.
