Elektromagnetische Auslösemagnete (Trip Coils) und Direktantriebe
Trip Coils sind in Leistungsschalter verbaut, die in der Energieverteilung zum Schalten von hohen Strömen eingesetzt werden. Ihre Aufgabe ist es, Fehlerströme und -spannungen zu unterbrechen, so dass nachgelagerte Anlagen nicht beschädigt werden. Der Trip-Coil-Auslösemagnet setzt diesen Trenn-Mechanismus in Gang. Im Falle von Fehlerströmen/-spannungen lösen die speziell-optimierten Betätigungsmagnete einen Mechanismus aus, der die elektrischen Kontakte trennt.
Während in der Niederspannung der Schutz von nachgelagerten Maschinen oder Motoren im Vordergrund steht, geht es im Mittel- und Hochspannungsbereich um den Schutz des Energieübertragungsnetzwerkes.
Elektromagnetische Auslösemagnete/Trip Coils sind speziell ausgelegte Hubmagnete, die die Anforderungen im Bereich der Energieverteilung erreichen. Je nach Energieverfügbarkeit, Kraftbedarf, Bauraum und Umgebungsanforderungen wird das optimale Magnetdesign festgelegt.
Direktantriebe für Leistungsschalter
Kendrion entwickelt auch Direktantriebe zur Stromunterbrechung in den Leistungssschaltern. Die Sondermagnete sind blechpaketiert oder in einem geschlossenem Stahlgehäuse. Je nach Auslegung erreichen die elektromagnetischen Antriebe einen Hub von 2 bis 100 mm und eine Kraft von 100 bis 40.000 N.
Technische Daten
Info: Monostabiles und bistabiles Design möglich
| Typ | Hochleistungs-Trip coil | LCL- Rahmenhubmagnet | LCM Rahmenhubmagnet |
|---|---|---|---|
| Größe | 23x23 to 35x35 mm (LxW) | 18x16 bis 70x80 mm | 15x10 bis 30x40 mm |
| Hub | 0,5-20 mm | 0,5-30 mm | 2-12 mm |
| Kraft | 5 to 1,000N | 0,6 to 600N | 0,2 to 54N |
| Schaltzeit | >1ms | >30ms | >30ms |
| Design | Integrierte Rückstellfeder | Integrierte Rückstellfeder | Integrierter Permanentmagnet |
Hochleistungshubmagnete
Kurze Schaltzeiten garantiert
Unter den von Kendrion angebotenen Hochleistungs-Hubmagneten ist die Baureihe "Trip Coil" auf besonders kurze Schaltzeiten hin optimiert. Bei diesen „schnellschaltenden“ Magneten ist die Leistungsdichte gesteigert, der Magnetkreis verkürzt und der Ankerdurchmesser reduziert. So werden Schaltzeiten unter Last von bis zu 1 Millisekunde bei einem Ankerweg von 3,5mm erreicht (ca.1,2 m/s). Die Leistungsaufnahme liegt dabei bei 1200W, daher finden diese Geräte im Extrem-Kurzzeitbetrieb Verwendung.
Der Hochleistungs-Trip Coil ist ein Hubmagnet in geschlossenem Stahlgehäuse. Der Vierkant-Magnet ist sehr robust und gegen äußere Einflüsse geschützt.
✓ hohe Leistungsaufnahme
✓ modularer Aufbau
✓ hohe Kräfte (5-1.000N)
✓ schnelle Schaltzeit > 1 ms

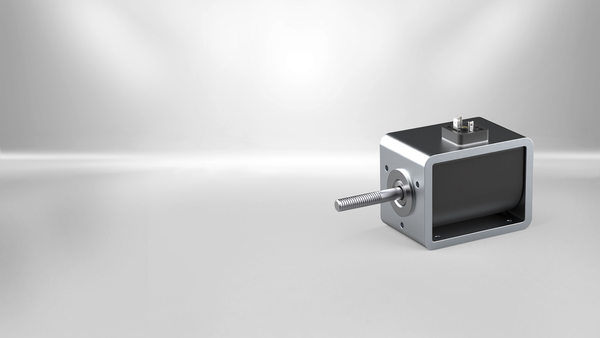

Rahmenhubmagnete
Die kostenoptimierte Trip Coil-Variante ist der Rahmenhubmagnet. Das Verhältnis Kupfer zu Eisen wurde hier optimal ausgelegt.
✓ kompakte Bauform
✓ drückend und ziehend einsetzbar
✓ wartungsfreier Einsatz

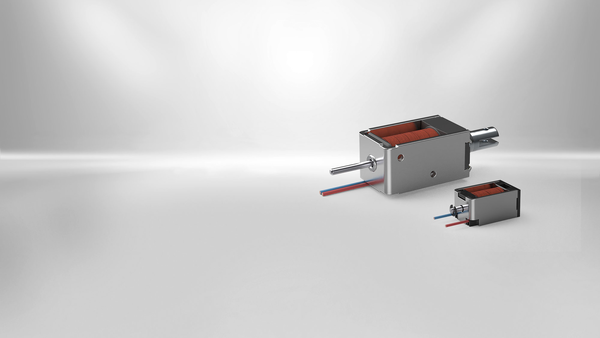

Bistabiler Hubmagnet
Der Trip Coil im monostabilen Design fixiert die Endlage des Hubmagneten. Dieses Design wird häufig dann eingesetzt, wenn mit Hilfe des Magneten eine Feder gespannt wird. Die Endposition (zum Spannen der externen Feder) wird permanentmagnetisch gehalten.
✓ Stromloses Halten
✓ Energiesparend
✓ Gewichtseinsparung
